对方案的结果进行可视化

在本任务中，您将学习如何打开 Moldflow 结果文件 (*.mfr) 并对单个方案结果进行可视化。

如果启用“Autodesk Simulation Moldflow Communicator Launch Wizard”:

1. “选择结果文件”页面打开。
   1. 在“选择 Moldflow 结果文件 (*.mfr)区域中，单击“浏览”按钮。

      将显示“选择文件”对话框。

      此外，您还可以从“最近查看过的文件”区域的列表中选择文件。

   2. 选择 amc_tutorial.mfr (C:\Program Files\Autodesk\Simulation Moldflow Communicator 2014\tutorial)，然后单击“打开”。
   3. 单击“下一步”。 将显示“选择操作”页面。
   4. 从操作列表中选择“使结果可视化”。
      注： 此时可直接选择“比较结果”或“量化结果”操作。但是，我们将在此教程中的后续步骤检查这些操作。
   5. 单击“完成”。

      向导自动打开所选结果文件中的第一个方案，并在图形窗口中显示该方案的第一个结果。

2. 此外，如果 Autodesk Simulation Moldflow Communicator 的“启动向导”处于关闭状态，
   1. 单击“文件” > “打开工程...”。 将显示“打开工程”对话框。
   2. 选择 amc_tutorial.mfr (C:\Program Files\Autodesk\Simulation Moldflow Communicator 2014\tutorial)。
   3. 单击“打开”。 在“任务”选项卡“工程视图”窗格中显示教程工程。
   4. 双击第一个方案名称。 将显示“簸箕（原始）”方案。

      为每个方案执行的分析的类型会显示在“工程视图”窗格中的方案名称旁。

      所选方案包含的结果列在“方案任务”窗格中。将自动显示第一个结果。在此例中，显示的第一个结果为填充时间。

3. 使用 “动画”工具（“主页”选项卡 > “动画”窗格）播放此结果的动画，查看填充模式如何随时间变化。
4. 单击“日志”对话框显示关于分析的文本信息。
5. 单击每个结果名称旁的复选框显示该结果。当“动态帮助”窗格打开时，将自动显示所选结果的帮助。单击“视图”选项卡 > “窗口”面板 > “用户界面”，然后选择“动态帮助”以打开或关闭此窗格。在“图形注释”窗格中查看结果文件创建者有可能为每个结果添加的描述性注释。
   提示： 若要显示“注释”窗格，请单击“视图”选项卡 > “窗口”面板 > “用户界面”，然后从下拉菜单中选择“注释”。
6. 显示回路冷却液温度结果。注意此结果只对冷却管道有效。不会在零件自身上显示此结果的任何值。
7. 显示温度，模具结果。“图形注释”窗格显示了解释此结果重要性的信息。
8. 使用 “导航”工具（“视图”选项卡 > “导航”面板）在图形窗口中操作模型，直到看到热量集中到深深的角落中的区域。
9. 显示变形，冷却不均：变形结果。注意操作区域的翘曲度。

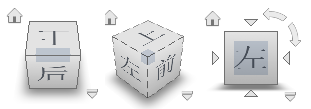

10. 使用 ViewCube 操纵模型，并更加清楚地查看总的变形。您还可以显示 X、Y 或 Z 轴方向的变形分量。
