标高

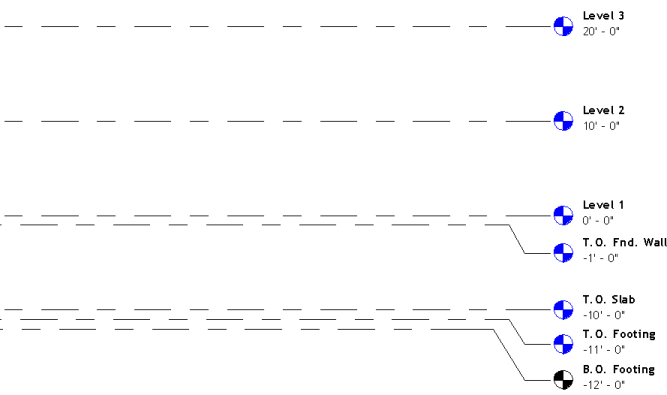

使用“标高”工具,可定义垂直高度或建筑内的楼层标高。您可为每个已知楼层或其他必需的建筑参照(例如,第二层、墙顶或基础底端)创建标高。要添加标高,必须处于剖面视图或立面视图中。添加标高时,可以创建一个关联的平面视图。

标高是有限水平平面,用作屋顶、楼板和天花板等以标高为主体的图元的参照。 可以调整其范围的大小,使其不显示在某些视图中。 详细信息请参见基准范围和可见性

在添加标高注释之后,可以隐藏它们。 详细信息请参见在视图中隐藏图元

要了解有关标高的更多信息,请参见三维标高
