创建轮廓族

轮廓族包含一个二维形状(通常为闭合环),可以将该闭合环载入到项目中并应用于某些建筑图元。 例如,可为扶手绘制轮廓环,并将该造型应用于项目中的扶手。 已载入的轮廓显示在项目浏览器的“族”下。

要创建轮廓族,请打开一个新族,并使用线、尺寸标注和参照平面绘制轮廓。 保存轮廓族后,可以将其载入并应用于项目中的实心几何图形。

此步骤描述创建可用于项目中多个建筑图元的常规轮廓造型。 所指定的建筑与设计目的可以不同。

创建轮廓

  1. 单击 “新建”“族”。
  2. 在“新族 - 选择样板文件”对话框中,选择轮廓样板,然后单击“打开”。

    族编辑器将打开包含两个参照平面的平面视图。 没有可在其中绘制线的其他视图。

  3. 如有必要,绘制参照平面以约束轮廓中的线。
  4. 单击“创建”选项卡“详图”面板(线),然后绘制轮廓环
  5. 如有必要,请单击“创建”选项卡“详图”面板(详图构件)以将详图构件放置在轮廓族中。
    提示: 使用详图构件的绘制顺序工具,可以修改族中任何详图构件的排序顺序。
  6. 若要指定轮廓族显示在项目中时的详细程度,请选择轮廓草图的任何一条线,然后单击“修改 | 线”选项卡“可见性”面板(可见性设置)。
  7. 选择所需的详细程度(“精细”、“中等”或“粗略”),然后单击“确定”。
    提示: 可以使用同样的方法指定详图构件的详细程度。
  8. 在“属性”选项板的“其他”下,单击“轮廓用途”对应的“值”字段,然后选择轮廓类型。

    例如,如果要创建竖梃轮廓,请选择“竖梃”。

    提示: 此设置可确保在项目中使用轮廓时仅列出相应的轮廓。 例如,在选择竖梃轮廓时,楼梯前缘轮廓不显示。
  9. 单击“应用”。
  10. 添加所需的任何尺寸标注。
  11. 保存族。

示例

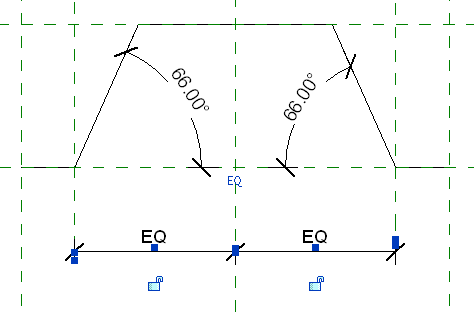

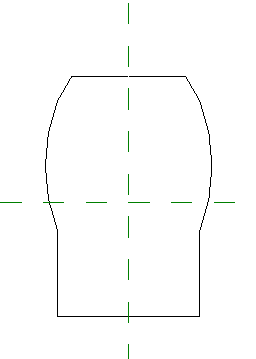

    轮廓草图示例

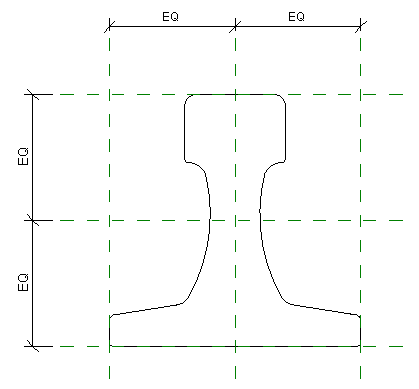

    起重机轨轮廓草图示例

    注: 请注意,金属压型板轮廓不是闭合环。 此为不需要闭合环草图的特殊轮廓的示例。

    简单金属压型板轮廓草图
