自动检测的示例

在项目中创建下列结构图元时，自动检测功能将自动调整分析模型：

1. 梁

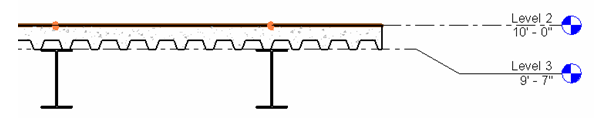

   在创建过程中，相应的梁到结构楼板的投影平面与设置为“自动检测”的梁垂直投影（“分析模型”参数）相匹配，如下所示：



2. 柱

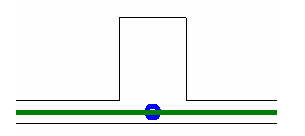

   在创建过程中，自动检测功能将柱和墙的分析模型放置在同一平面中。



3. 结构楼板和墙

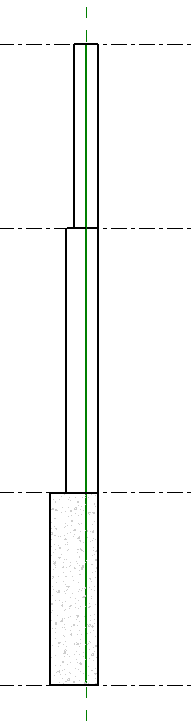

   在创建过程中，不管墙厚度或投影平面位置是否发生变化，自动检测功能将对齐墙的垂直和水平分析投影平面。

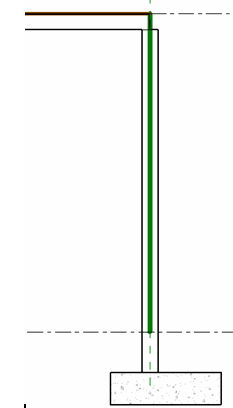

   如果墙和楼板连接，墙分析模型的顶部或底部平面将与楼板分析模型相符。



   如果墙有一部分延伸到了屋顶外（通常称为女儿墙），可以在墙的分析模型中指定将延伸出到标高之上的荷载和框架构件排除。

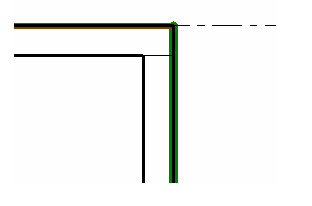

   如果楼板的分析边缘与梁或墙的分析模型相符，可将墙的外部定义为分析投影平面。另外，可以将其修剪回楼板的分析/物理模型，如下图所示：
