用于标识 Revit 中的对象的大多数术语都是常见的行业标准术语。但是,一些术语对 Revit 来讲是唯一的。了解下列术语对于了解本软件非常重要。
在 Revit 中,项目是单个设计信息数据库 - 建筑信息模型。项目文件包含了建筑的所有设计信息(从几何图形到构造数据)。 这些信息包括用于设计模型的构件、项目视图和设计图纸。 通过使用单个项目文件,Revit 令您不仅可以轻松地修改设计,还可以使修改反映在所有关联区域(平面视图、立面视图、剖面视图、明细表等)中。 仅需跟踪一个文件同样还方便了项目管理。

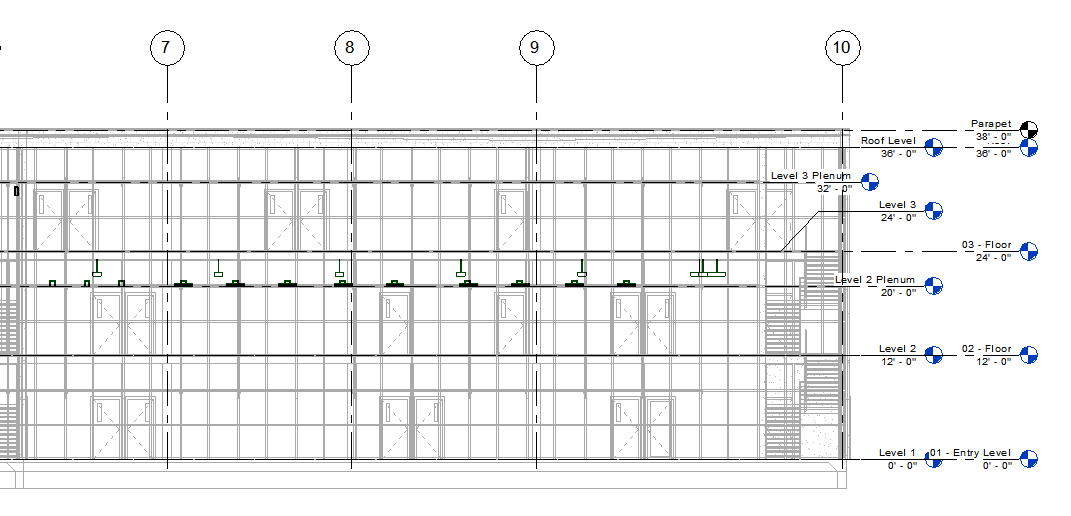

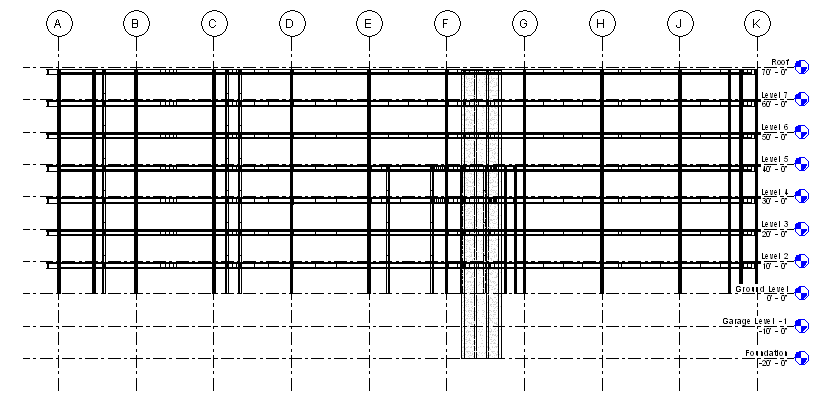

标高是无限水平平面,用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。 您可为每个已知楼层或建筑的其他必需参照(如第二层、墙顶或基础底端)创建标高。 要放置标高,必须处于剖面或立面视图中。

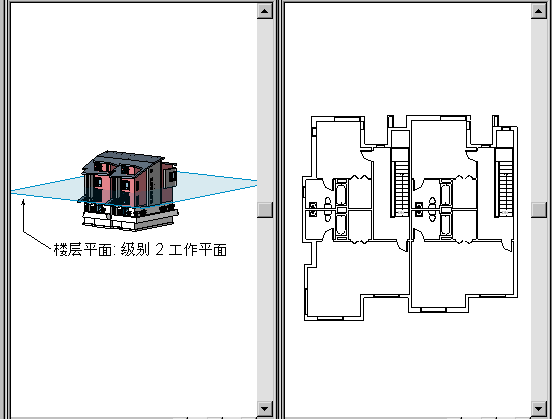

下图显示了贯穿三维视图切割的“标高 2”工作平面,及其旁边相应的楼层平面。

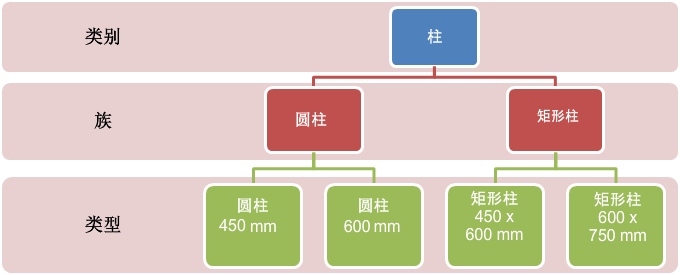

在创建项目时,可以向设计中添加参数化建筑图元。Revit 按照类别、族和类型对图元进行分类。
类别是一组用于对建筑设计进行建模或记录的图元。
示例
族是某一类别中图元的类。族根据参数(属性)集的共用、使用上的相同和图形表示的相似来对图元进行分组。 一个族中不同图元的部分或全部属性可能有不同的值,但是属性的设置(其名称与含义)是相同的。
样例
Revit 使用以下类型的族:
示例
由于内建图元在项目中的使用受到限制,因此每个内建族都只包含一种类型。 您可以在项目中创建多个内建族,并且可以将同一内建图元的多个副本放置在项目中。 与系统和标准构件族不同,您不能通过复制内建族类型来创建多种类型。
每一个族都可以拥有多个类型。类型可以是族的特定尺寸,例如 30" X 42" 或 A0 标题栏。 类型也可以是样式,例如尺寸标注的默认对齐样式或默认角度样式。
实例是放置在项目中的实际项(单个图元),它们在建筑(模型实例)或图纸(注释实例)中都有特定的位置。
