修改结构墙的立面轮廓

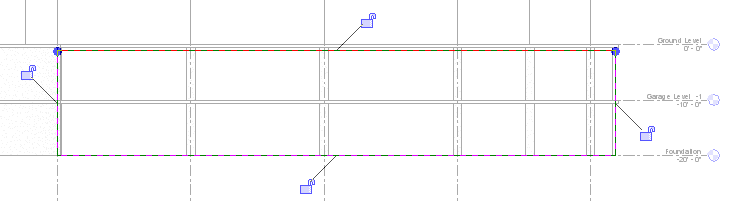

1. 在绘图区域中，选择墙。
2. 单击“修改 | 墙”选项卡 “模式”面板 （编辑轮廓）。

   如果在平面视图中选择了一面墙，将显示“转到视图”对话框。选择一个立面视图，并单击“打开视图”。

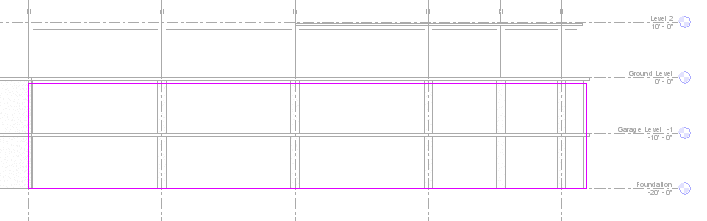

   墙显示为模型线。

3. 按要求编辑墙：
   • 删除线，然后绘制完全不同的形状。
   • 拆分现有线并添加弧。
   • 绘制洞口。

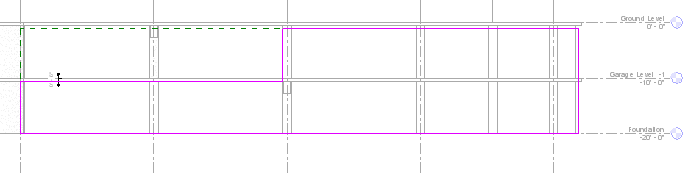

     修改后的墙

   提示： 编辑矩形时，会显示基准平面，指明墙的原始形状和尺寸。如果所绘制的线捕捉到基准面，则这条线的端点将会自动与平面对齐，除非已将它们的锁定明确取消。如果取消了对绘制线的锁定，则可以独立于基准面来修改它们。如果退出了草图模式，而绘制线依然对齐，当移动基准面操纵柄时，绘制线也会同时移动。



   解锁后的绘制线

4. 单击“修改 | 墙 > 编辑轮廓”选项卡 “模式”面板 “完成编辑模式”。


   修改后的墙显示在三维视图中

注： 如果要将已编辑的墙轮廓恢复到其原始形状，请选择该墙，然后单击“修改 | 墙”选项卡 “模式”面板 “重设轮廓”。
