年风向图

注: 作为 Autodesk® Subscription 的优势之一提供给用户使用。

“结果和比较”对话框中查看 Autodesk® 360 能量分析时,风向图将以图形方式显示风速和风向数据。 这些风向图使用 16 个主方向。

要实现碳中和及净零能源设计,建筑必须能够顺应当地的气候。 通过研究某位置的主风向模式,设计人员可以就自然通风策略做出明智的决策,酌情确定风力涡轮机的位置,并通过防护措施为建筑遮挡冬天的寒风。

设计人员通常将风向图与太阳日射量图和气候研究相结合,来判断如何确定建筑物在场地上的方位。 如果温和气候条件下夏季的主风向来自东南方,设计人员在为实现自然通风而考虑窗户布置时,可以参考此信息。

年风向图(速度分布)

此图表显示从各方向吹来的风的频率和速度。

当您沿径向标度向外移动时,来自该方向的风所对应的频率将增大。 每个辐条按颜色划分为各个风速范围。 圆形四周每个辐条的径向长度代表从该方向吹来的风所占的时间百分比。

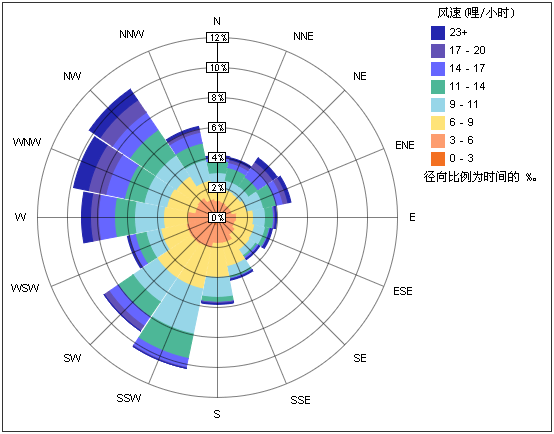

在上面的“速度分布”风向图示例中(马萨诸塞州波士顿的年风向图),来自 NW(西北)方向和 SSW(南西南)方向的风最为频繁(占每年时数的百分比超过 10%)。 这些来自 SSW 方向的风,风速最经常处于 6-9 和 9-11 海里/小时的范围中(黄色和淡蓝色)。

年风向图(频率分布)

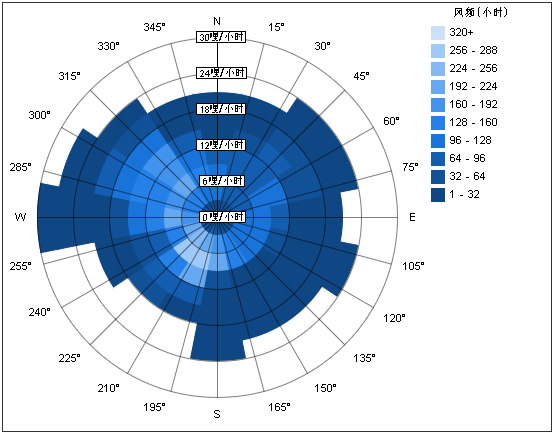

此风向图显示的数据与“速度分布”风向图相同,不同之处在于其径向标度代表风速,而不是时间百分比。 此外,每个辐条的彩色部分代表小时数,而不是风速。

月风向图

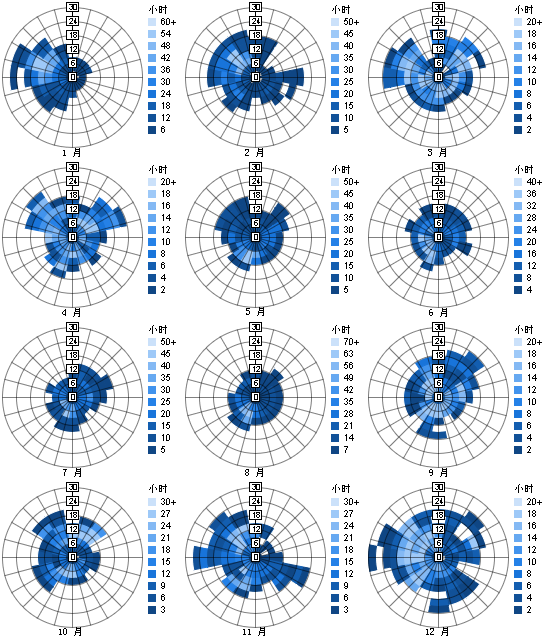

这些风向图显示一年中各月份的频率分布。
