直观区分活动工作集图元

不在活动工作集中的所有图元都可在绘图区域显示为灰色。临时图元（如临时尺寸标注和控制柄）将不显示为灰色。该选项不会影响打印，但有助于阻止将图元添加到不需要的工作集。

直观区分活动工作集

1. 单击“协作”选项卡 “工作集”面板 （工作集）。
2. 在“工作集”对话框中，选择“以灰色显示非活动工作集图形”，然后单击“确定”。

   或者，单击“协作”选项卡 “工作集”面板 （以灰色显示非活动工作集）。

样例

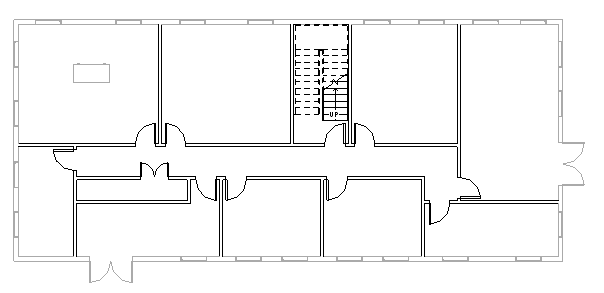

下图显示了项目楼层平面，在此楼层平面中，内部布局工作集是活动的，而其他工作集都是灰色的。

样例

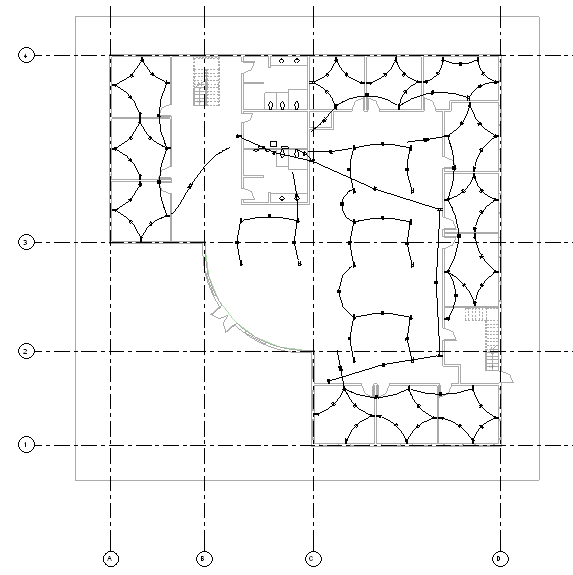

下图显示了项目楼层平面，在此楼层平面中，电气布局工作集是活动的，而其他工作集都是灰色的。
