添加屋顶檐沟
单击“建筑”选项卡
“构建”面板
“屋顶”下拉列表
(屋顶: 檐沟)。
高亮显示屋顶、层檐底板、封檐带或模型线的水平边缘,并单击以放置檐沟。 观察
状态栏
了解有关有效参照的信息。
单击边缘时,
Revit
会将其视为一条连续的檐沟。
单击“修改 | 放置檐沟”选项卡
“放置”面板
(重新放置檐沟)完成当前檐沟,并放置不同的檐沟。
将光标移到新边缘并单击放置。
要完成放置檐沟的操作,请单击视图中的空白区域。

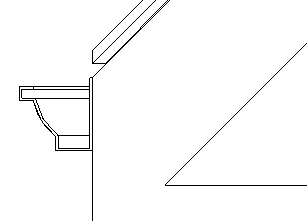

剖面中显示的檐沟
