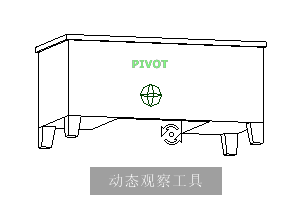

动态观察工具

可以使用“动态观察”工具来更改模型的方向。光标将变为“动态观察”光标。拖曳光标时,模型将围绕轴心点旋转,而视图仍保持固定状态。

指定轴心点

轴心点是使用“动态观察”工具旋转模型时使用的基点。可以采用下列方式指定轴心点:

保持向上方向

通过选择保持模型的向上方向,可以控制绕轴心点动态观察模型的方式。保持向上方向时,动态观察只能沿 XY 轴和 Z 方向进行。如果沿水平方向拖曳,则相机将平行于 XY 平面移动。如果沿垂直方向拖曳,则相机将沿 Z 轴移动。

如果不保持向上方向,则可以使用以轴心点为中心的滚动环来滚动模型。使用 SteeringWheels 的“选项”对话框,可以控制是否为“动态观察”工具保持向上方向。

使用“动态观察”工具动态观察模型

  1. 显示查看对象控制盘或全导航控制盘之一。
  2. 单击并按住“动态观察”按钮。

    光标将变为“动态观察”光标。

  3. 拖曳以旋转模型。
    注: 使用“中心”工具使模型回到当前视图的中心位置(如果您使用的是全导航控制盘或查看对象控制盘之一)。
  4. 松开定点设备上的按钮,返回到控制盘。

使用“动态观察”工具在对象周围动态观察

  1. Esc 键,以便确保没有工具处于活动状态并清除所有以前选定的对象。
  2. 在模型中选择要为其定义轴心点的对象。
  3. 显示查看对象控制盘或全导航控制盘之一。
  4. 单击并按住“动态观察”按钮。

    光标将变为“动态观察”光标。

  5. 拖曳以旋转模型。
  6. 松开定点设备上的按钮,返回到控制盘。

保持“动态观察”工具的向上方向

  1. 显示小型查看对象控制盘或全导航控制盘之一。
  2. 在该控制盘上单击鼠标右键,然后单击“选项”。
  3. 在“选项”对话框中,选择“动态观察”工具对应的“保持场景正立”。
  4. 单击“确定”。

    限制沿 XY 平面和 Z 方向动态观察模型。

使用“动态观察”工具围绕轴心点滚动模型

  1. 显示小型查看对象控制盘或全导航控制盘之一。
  2. 在该控制盘上单击鼠标右键,然后单击“选项”。
  3. 在“选项”对话框中,清除“动态观察”工具对应的“保持场景正立”中的复选框标记。
  4. 单击“确定”。
  5. 单击并按住“动态观察”按钮。

    光标将变为“动态观察”光标。

  6. 按住 Shift 键以显示滚动环。拖曳以滚动模型。
  7. 松开定点设备上的按钮,返回到控制盘。

使用鼠标中键启动“动态观察”工具

  1. 显示大型查看对象控制盘或巡视建筑控制盘以外的某个控制盘。
  2. 按住 Shift 键。
  3. 按住定点设备上的滚轮或鼠标中键并拖曳以动态观察模型。
  4. 松开定点设备上的按钮,返回到控制盘。
