添加文字注释
单击“注释”选项卡
“文字”面板
(文字)。
此时光标变为文字工具
。
在“格式”面板上,选择一个引线选项:
无引线(默认)
一段引线
二段引线
曲线形 - 要修改曲线形状,请拖曳折弯控制柄。
提示:
当放置带引线的文字注释时,引线的终点会从附近的文字注释中捕捉所有可能的引线附加点。 放置没有引线的文字注释时,它会捕捉附近文字注释或标签的文字原点。 原点是根据文字对齐方式(左、右或中心)确定的点。

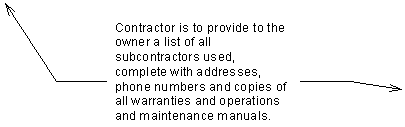

选择一个左附着点和一个右附着点。
注:
默认的附着点是左上和右下附着点,但您可以
修改默认值
。
选择水平对齐方向(左、中心或右)。
执行以下操作之一:
对于非换行文字
。 单击一次以放置注释。
Revit
会插入一个要在其中键入内容的文本框。
对于换行文字
。 单击并拖曳以形成文本框。
对于具有一段引线或弯曲引线的文字注释
。 单击一次放置引线端点,绘制引线,然后单击光标(对于非换行文字)或者拖曳引线(对于换行文字)。
对于具有二段引线的文字注释
。 单击一次放置引线端点,单击要放置引线折转的位置,然后通过单击光标(对于非换行文字)或者拖曳引线(对于换行文字)完成引线。
(可选)在“格式”面板上,选择文字的属性:粗体、斜体和下划线(或按 Ctrl+B、Ctrl+I 或 Ctrl+U)。
(可选)要在注释中创建一个列表,请单击
(段落格式),然后选择
列表样式
。
输入文字,然后在视图中的任何位置单击以完成文字注释。
文字注释控制柄仍处于活动状态,以便您可以修改注释的位置和宽度。
按
Esc 键两次结束该命令。
