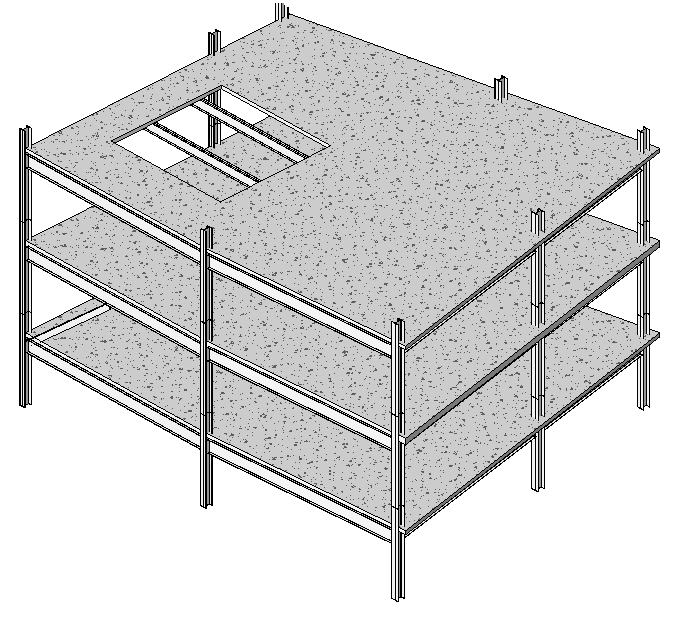

结构楼板中的洞口

要考虑标高之间的需求(例如竖井或坡道),可以在结构楼板和屋顶中剪切洞口。

  1. 在功能区上,单击“面洞口”。

      在哪里?

    • “结构”选项卡 “洞口”面板 “面洞口”
    • “建筑”选项卡 “洞口”面板 “面洞口”
  2. 选择一个结构楼板。
  3. 使用“修改 | 创建洞口边界”选项卡 “绘制”面板上的绘制工具,绘制一个结构楼板洞口。
  4. 完成后,单击“修改 | 创建洞口边界”选项卡 “模式”面板 “完成编辑模式”。
