在分析表面中包含或从中排除洞口

表面分析模型中存在洞口会使分析过于复杂。但是,您可以通过指定哪个洞口应包含在分析模型中来简化该分析模型。

在分析图元表面包含/排除洞口

  1. 单击“分析”选项卡 “分析模型工具”面板 (分析调整)。

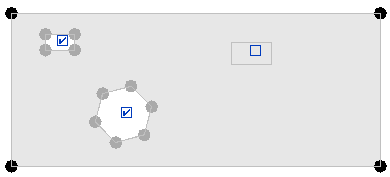

  2. “编辑分析模型”面板 “洞口”中显示了每个洞口的复选框。
  3. 清除复选框可从分析模型中排除洞口。洞口边界填充表面的颜色。

    复选框处于选中状态的洞口都包含在分析表面中。

  4. Esc 键或单击“修改”退出该工具。
  5. 单击 (完成编辑模式)以保存更改。
