混凝土几何图形连接

不需要任何干预，混凝土图元将自动互相连接。 它们将会按预期在项目中所有视图内的单个体量形式表示。 在连接过程中，您可以在其标准范围和限制之内编辑和移动各个图元。

注： 如果使用“取消连接几何图形”工具（请参见取消连接几何图形），则会对图元禁用自动连接。 使用“连接几何图形”工具（请参见连接几何图形）可重新启用自动混凝土几何图形连接。

已连接的混凝土图元的示例
两个梁和一个柱连接的三维视图		柱和梁连接的横截面

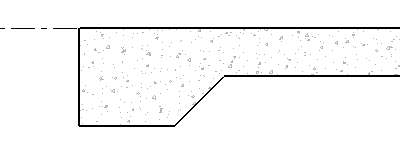

结构楼板和楼板边缘连接的横截面

混凝土梁必须具备以下属性之一才能参与这些连接，否则它们会展现原有行为，且必须手动进行连接。

• “横截面旋转”为 0、90、180 和 270 度的矩形剖面。
• “横截面旋转”为 0 度的梯形剖面、T 形剖面和 L 形剖面。

其他连接相关的限制包括以下内容。

• 造型操纵柄不适用于新的参与图元。
• 如果类型参数发生变化，将不自动更新混凝土连接几何图形。

加了钢筋的混净土图元也将在连接中共享其保护层参照。 请参见钢筋保护层。
