梁的高程点

在选择随构件旋转类型参数时,“高程点”工具允许放置梁高程点。这类似于标记的作用,因为标记就是由此参数过滤的。

梁高程(项目),从项目的最低标高开始计算高程。

创建/修改类型可用于创建自定义高程点。选中时,将打开“族类型”属性对话框,用于编辑高程点标记。

梁高程(相对)可以启用“相对于基面”下拉列表,进而使您可以选择用于计算高程的基面相对标高。

注: 一次只能放置一种高程点类型。如果在 12 个位置(6 个用于水平梁,6 个用于斜梁)的任何一个中修改高程点类型,则它将会修改梁注释工具中的所有 12 个高程点类型设置。

从“显示高程”下拉列表中,可以选择梁上高程的测量位置。

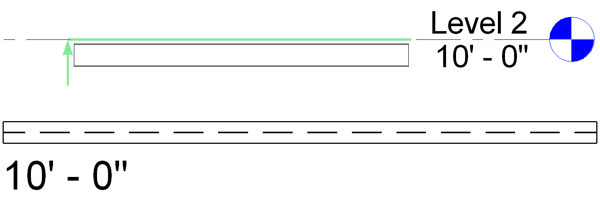

实际(选定)高程

注: 实际(选定)高程可标记定位线的高程,而不是梁几何图形。

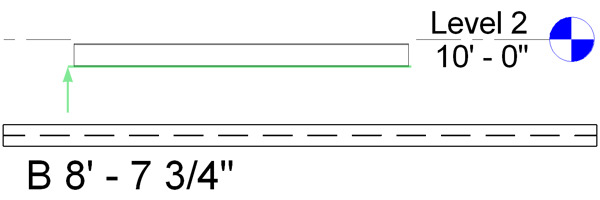

底部高程

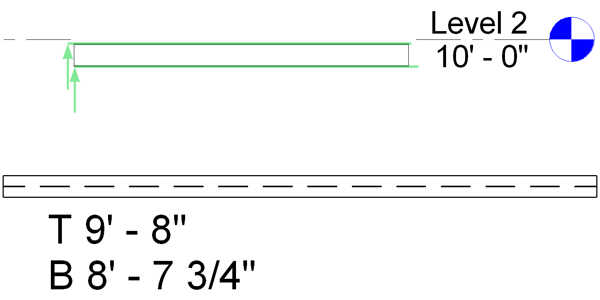

顶部高程和底部高程

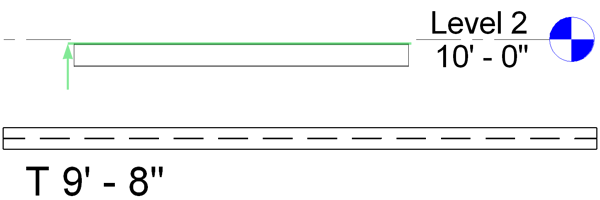

顶部高程

“选择注释类型”对话框中可用于高程点的最后一个选项是用于已定义高程的过滤器。

如果高程点等于输入的值,则此选项可启用防止创建高程点的过滤器。默认设置为项目定义的 0。
