分析链接(手动创建)

分析链接就是一个连接两个单独的分析节点的图元。创建分析链接可以简化和加快模型的结构分析,使对结果的影响保持在可接受的范围。分析链接可能用于某些情况,例如连接偏移柱或梁,或者为刚性地板膜片建模。

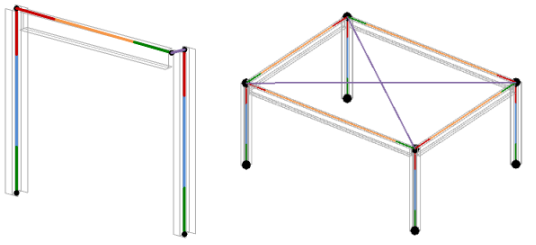

分析链接(偏移柱和刚性地板隔膜)

创建分析链接

  1. 单击“分析”选项卡 “分析模型工具”面板 (分析调整)。
  2. “编辑分析模型”面板 “分析链接”。
  3. 单击要用分析链接连接的两个节点。
  4. Esc 键或单击“修改”退出该工具。
  5. 单击 (完成编辑模式)以保存更改。

除标记以外的分析链接属性均被定义为系统族属性。可以在“类型属性”对话框中,通过设置平动和转动条件(固定或释放)来定义分析链接的刚性。
