绘制空间分隔线

使用空间分隔线在一个较大的区域中创建多个区域。如果要分隔的区域中包含了空间，也可以使用空间分隔线分割空间。

1. 打开一个楼板平面视图。
2. 单击“分析”选项卡 “空间和分区”面板 （空间分隔符）。
3. 在绘图区域中绘制空间分隔线。

   详细信息请参见GUID-24A8763F-D8DD-4579-9CF3-BBC02EF3A314.htm#WSFACF1429558A55DEBD637AFF4F2F7ABE-7F5D。

   注： 在绘制空间分隔线时，确保区域是由线构成完整边界的区域（完全分隔且无洞口）。在具有房间边界构件和空间分隔线的组合时，将发生这种情况，也可能仅由空间分隔线发生这种情况。
   注意： 如果要分隔的区域由倾斜表面定义，应当在计算高度和剖切面相同或计算高度为自动的平面视图中绘制空间分隔线。
4. 单击“修改”。

   新区域的完整边界由空间分隔线构成时，将发生以下情况之一，具体视下列条件而定：

   • 分隔前原始区域中不包含空间：在原始区域中创建两个都不包含空间的不同区域。必须在这两个区域中放置空间。
   • 分隔前原始区域中包含空间：空间保留在原始区域中，而空间边界则进行调整。新区域中不包含空间。必须在新区域中放置空间。
5. 在分隔区域中放置新空间或放置已取消放置的空间。
6. 如果要向分区中添加空间，请执行下列操作之一：
   • 将一个或多个新放置的空间添加到已指定给原始空间的分区。请参见将空间添加到现有分区。
     注： 如果分区与分隔的空间有关联，将保留这种关联不变。
   • 将一个或多个新放置的空间添加到新分区中。请参见处理分区。

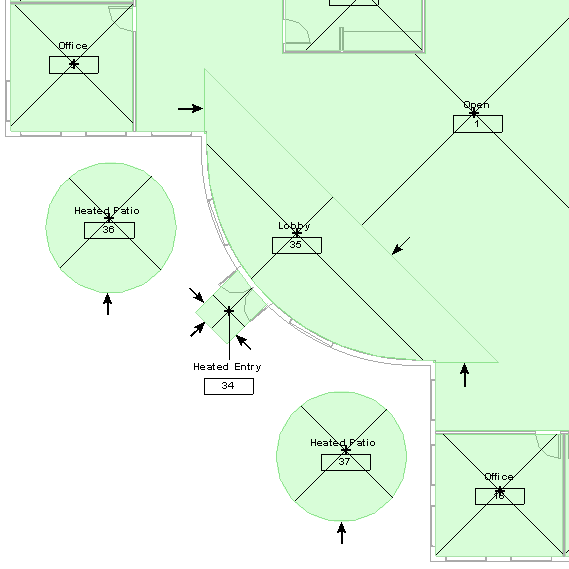

   在上图中，Open 1 区域中包含了空间。该空间被空间分隔线分割，以创建出一个新区域。新区域中将添加一个空间，并将其标记为大厅。加热天井是由空间分隔线创建的无边界区域的示例。加热入口和大厅是由空间分隔线创建的半边界区域的示例。箭头表示空间分隔线。空间参照线将显示，表示空间边界。分区则未被使用。
