自由点

与驱动点和基于主体的点不同，自由点是放置在工作平面上的参照点。自由点被选中后会显示三维控件，它可以移动到三维工作空间内的任何位置，并始终保持对其所属平面的参照。

将点放置到工作平面上

1. 如果在 Z 轴中绘制，请打开要使用的三维视图；否则，请打开一个楼层平面视图。
2. 如果处于三维视图中，请在概念设计环境的绘图区域中选择一个工作平面。

3. 单击“创建”选项卡 “绘制”面板 （点图元）。
4. 单击“修改 | 线”“绘制”面板 （在工作平面上绘制）。
5. 如果在第 2 步中未选择工作平面，请从选项栏上的“放置平面”列表中选择一个工作平面。

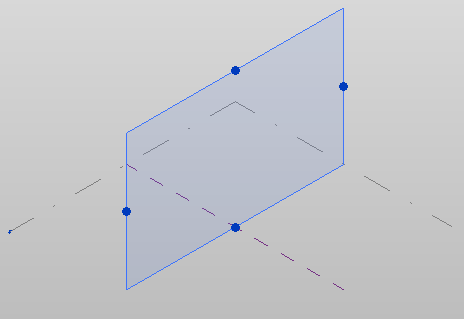

6. 沿工作平面放置点。

7. 完成点的放置后，单击“修改 | 线”“选择”面板 “修改”。

如果需要可重新定位自由点。
