楼板边缘

可以通过选取结构楼板的水平边缘来应用楼板边。也可以选择模型线。

  1. 单击“结构”选项卡 “结构”面板 “楼板”下拉列表 (楼板:楼板边缘)。

    此外,通过单击“结构”选项卡 “基础”面板 “板”下拉列表 (楼板:楼板边缘),也可以访问此工具。

  2. 选择要放置楼板边的结构楼板的水平边缘。

    也可以单击模型线。单击边缘时,Revit 会将其作为一个连续的楼板边缘。如果楼板边缘线段是在同一个放置任务中创建的且在角点处相交,则它们将斜接。

  3. 单击“修改 | 放置楼板边缘”选项卡 “放置”面板 “重新放置楼板边缘”。

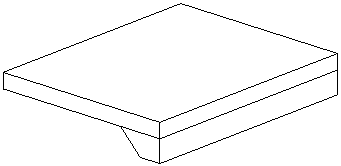

    添加到结构楼板中的楼板边缘

提示

放置完楼板边缘之后,可以按几种方式对其进行修改。
