控制族的角度尺寸标注的首选方法是将带标签的角度尺寸标注应用于参照线。与参照平面(范围无穷大)不同,参照线有特定的起点和终点,可以用来控制构件(例如腹杆桁架、带有门打开方向实例的门或弯头)内的角度限制条件。

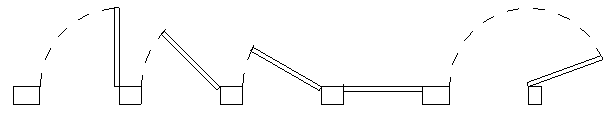

带有角度尺寸标注参照线的已载入门族
添加参照线并对其进行尺寸标注
向参照线中添加模型几何图形并将模型几何图形与参照线对齐
这称为调整模型。确保在向参照线中添加模型几何图形之前参照线按预期进行了调整,这样做非常重要。
当角度变化时几何图形随参照线一起移动。
