参数化建模系统中的图元行为

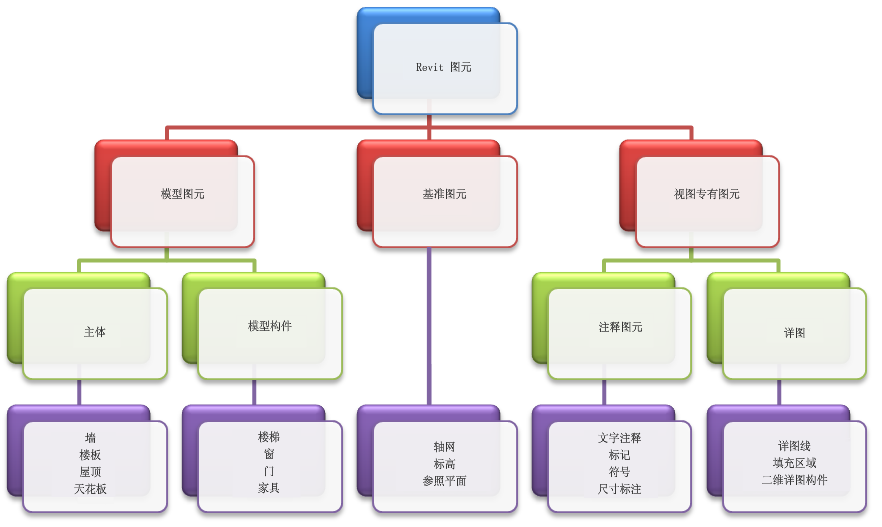

在项目中，Revit 使用 3 种类型的图元：

• 模型图元表示建筑的实际三维几何图形。它们显示在模型的相关视图中。

  示例：

  • 墙、窗、门和屋顶

  结构墙、楼板、坡道和屋顶

  水槽、锅炉、风管、喷水装置和配电盘

• 基准图元可帮助定义项目上下文。 例如，标高和参照平面都是基准图元。
• 视图专有图元只显示在放置这些图元的视图中。 它们可帮助对模型进行描述或归档。 例如，尺寸标注是视图专有图元。

Revit Architecture 的图元

Revit Structure 的图元

Revit MEP 的图元

模型图元有 2 种类型：

主体（或主体图元）通常在构造场地在位构建。

示例：

• 墙和天花板

结构墙和屋顶

墙和天花板

模型构件是建筑模型中其他所有类型的图元。

示例：

• 窗、门和橱柜

梁、结构柱和和三维钢筋

水槽、锅炉、风管、喷水装置和配电盘

视图专有图元有 2 种类型：

• 注释图元是对模型进行归档并在图纸上保持比例的二维构件。 例如，尺寸标注、标记和注释记号都是注释图元。
• 详图是在特定视图中提供有关建筑模型详细信息的二维项。 示例包括详图线、填充区域和二维详图构件。

这些实现内容为设计者提供了设计灵活性。 Revit 图元设计为可以由用户直接创建和修改；无需进行编程。 在 Revit 中，在绘图时可以定义新的参数化图元。

在 Revit 中，图元通常根据其在建筑中的上下文来确定自己的行为。 上下文是由构件的绘制方式，以及该构件与其他构件之间建立的约束关系确定的。 通常，要建立这些关系，无需执行任何操作；您执行的设计操作和绘制方式已隐含了这些关系。 在其他情况下，可以显式控制这些关系，例如通过锁定尺寸标注或对齐两面墙。
