不在轴网上的柱不与典型的字母数字值对齐，因为这些柱位于轴网交点之外。Revit 通过计算和显示此类柱到附近轴网柱的偏移进行补偿。正负号基于柱相对于交点的位置以及与其关联的轴网线类型而确定。
| 柱实例 | 说明 |
|---|---|

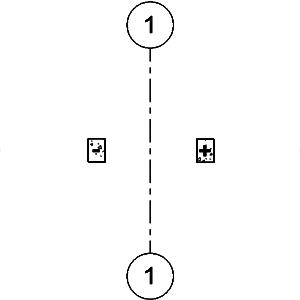

 右 +，左 - |
轴线与北平行 |

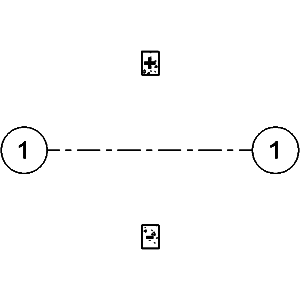

 上 ＋，下 - |
轴线与北垂直 |

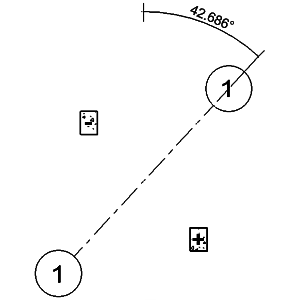

 右 +，左 - |
轴线角度为 42.686° 或更小 |

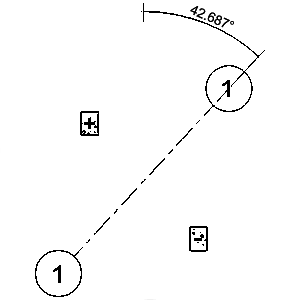

 上 ＋，下 - |
轴线角度为 42.687° 或更大 |

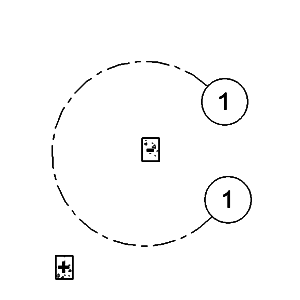

 放大 -，缩小 + |
有弧或圆形的轴线 |
如果柱到两个或更多轴网交点的距离相等，可按照多轴线交点的选择方式来选择交点。
请参见多轴线交点中的柱实例。
有了上述关联，请注意如何为关闭轴网柱生成柱定位轴线。
| 柱实例 | 柱定位轴线 |
|---|---|
 |

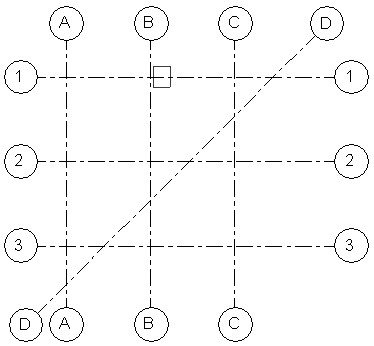

B(1’ - 6")-1 |
 |

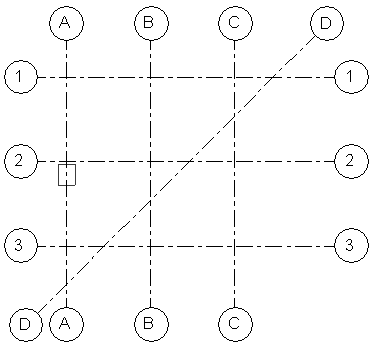

A-2(-1’ - 8 3/8") |
 |

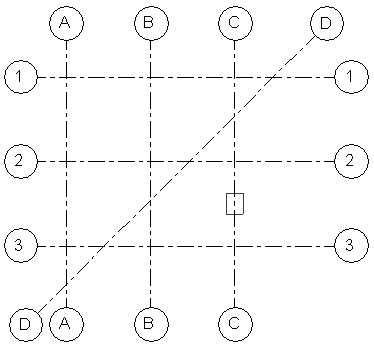

C(-1’ - 8”)-1(1’ - 8") |
 |
D-2(-1’ - 8 3/8") |
 |

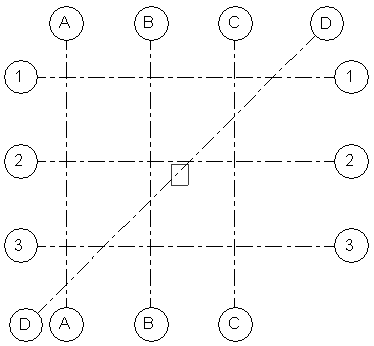

等距柱：C-2(-5’ - 0") 或 C-3(5’ - 0") |
