旋转

在概念设计环境中,旋转要基于绘制在同一工作平面上的线和二维形状而创建。 线用于定义旋转轴,二维形状绕该轴旋转后形成三维形状。

注: 如果使用样板来创建构件族,而不是使用体量或自适应构件样板,请参见创建旋转
注: 在第 2 步中,可以使用未构成闭合环的线来创建表面旋转。

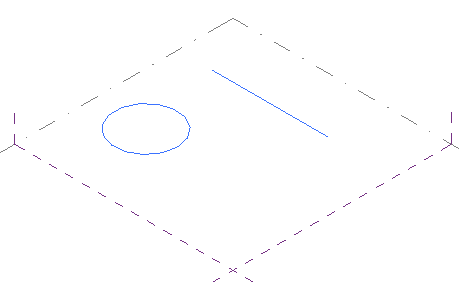

  1. 在某个工作平面上绘制一条线。
  2. 在同一工作平面上邻近该线绘制一个闭合轮廓。

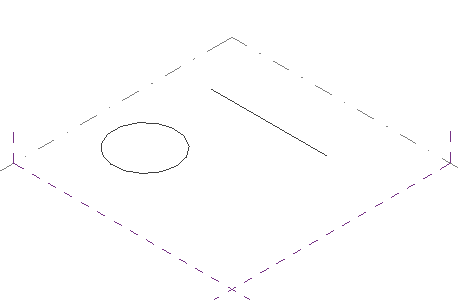

  3. 选择线和闭合轮廓。
  4. 单击“修改 | 线”选项卡 “形状”面板 (创建形状)。 请参见访问“创建形状”工具

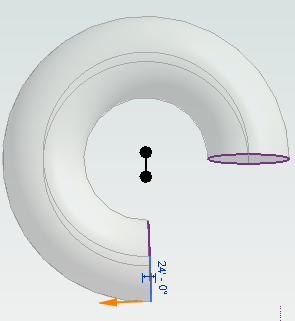

打开旋转

  1. 选择旋转轮廓的外边缘。
    提示: 使用透视模式有助于识别边缘。
  2. 将橙色控制箭头拖曳到新位置。
