编辑裁剪区域

可以创建非矩形裁剪区域。

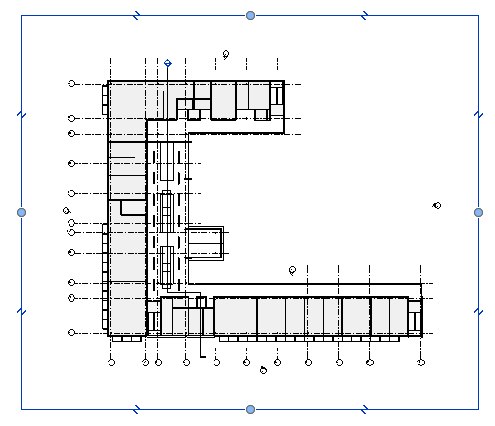

  1. 在平面、立面或剖面视图中,选择裁剪区域,然后单击“编辑修改 | <视图类型>”选项卡“模式”面板 编辑裁剪。

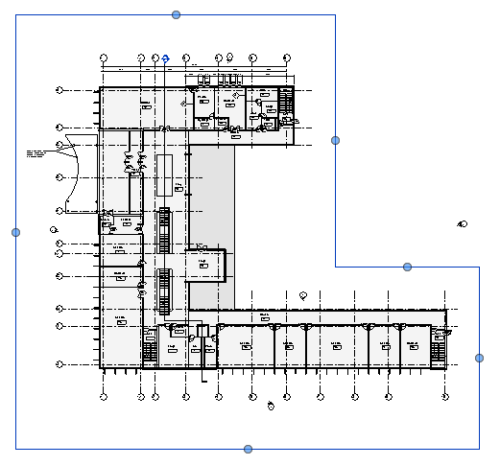

  2. 使用“修改”和“绘制”面板上的工具根据需要编辑裁剪区域。 修改或删除现有的线,然后绘制完全不同的形状。

    请参见绘制

  3. 完成后,单击 (完成编辑模式)。
注: 如果要重设某个已编辑的裁剪为矩形形状,选中该裁剪,然后单击“编辑修改 | <视图类型 >”选项卡“模式”面板“重设裁剪”。
