图形选项

单击“选项”对话框的“图形”选项卡以控制图形和文字在绘图区域中的显示。

选项 说明
警告 有关您的视频卡和支持的硬件的信息。 单击链接以获得图形硬件的当前列表、阅读常见问题解答以及报告图形硬件问题。
图形模式
使用硬件加速 (Direct 3D®) 提供了以下性能改进:
  • 刷新时可以更快地显示大模型
  • 在视图窗口之间更快地切换

有关详细信息,请参见硬件加速

使用优化视图导航 挂起在相机操作(平移、动态观察和缩放)期间影响模型显示的某些图形效果(例如填充样式和环境阴影)。 当您导航模型时,使用该选项可以改进性能。

有关详细信息,请参见优化视图导航

使用反失真 提高所有视图中的线条质量,使边显示得更平滑。 默认情况下此选项为关闭。

在使用反失真时为体验最佳性能,应启用硬件加速。

如果禁用硬件加速,但启用反失真,您可能会注意到在缩放、平移和操纵视图时性能降低。

颜色
反转背景 更改绘图区域中背景和图元的显示。 例如,如果在白色背景中绘制黑色图元,请选择此选项,使背景变成黑色而图元显示为白色。

选择 定义用于显示绘图区域中选定图元的颜色。 单击颜色值可指定新的选择颜色。

半透明 允许您查看放置在选定图元下面的图元。
预先选择 定义在将光标移动到绘图区域中的图元时,用于显示高亮显示的图元的颜色。 单击颜色值可指定新的预先选择颜色。

警告 定义在出现警告或错误时选择的用于显示图元的颜色。 单击颜色值可指定新的警告颜色。

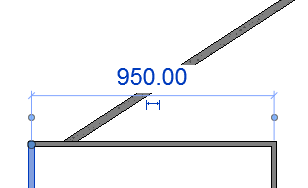

临时尺寸标注文字外观
大小 定义临时尺寸标注中文字的字体大小。

背景 指定临时尺寸标注中文字的背景:透明或不透明。
