测量图元

“测量”工具提供了一种快捷方式,可以测量和临时显示在平面视图中选择的各个墙或线的长度(如果可能的话,还显示相对水平面的角度)。在立面视图中,只能使用此工具选择与视图方向垂直的墙的端点(以显示墙的高度)。但在平面视图和立面视图中,可以绘制连接指定的点的一条临时线或一条线链。在任意一种情况下,此工具生成的尺寸标注都将保留在屏幕上,直到开始下一个测量或退出此工具为止。长度尺寸标注也会显示在选项栏上的“总长度”框中。

  1. 单击“修改”选项卡 “测量”面板 “测量”下拉列表,然后单击 (测量两个参照之间的距离)或 (沿图元测量)。

    如果选择“测量两个参照物之间的距离”,可以从起点测量一定长度。单击起点,向要延伸线的方向移动光标,然后输入线的长度值。

    如果选择“沿图元测量”,选择绘图区域中的图元。将显示该图元的临时尺寸标注,总长度显示在选项栏上。

  2. 如果要显示绘制的一连串临时线的尺寸标注,请在选项栏上选择“链”,并执行下列操作之一:
    • 指定一系列点。
    • 指定第一个点,向要延伸线的方向移动光标,然后输入线的长度值,重复进行操作直到绘制完链中的所有线。

    选项栏上的“总长度”框会一直计算链的总长度。双击可结束该链的创建。

    注: 只有在选择“测量两个参照物之间的距离”时,“链”才可用。
  3. Esc 键一次退出当前的测量。
  4. Esc 键两次退出“测量”工具。

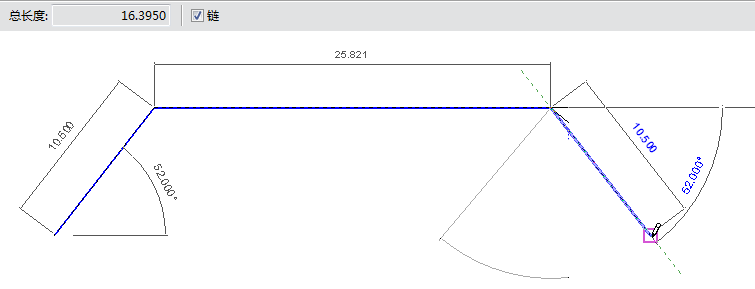

    有长度与角度测量的测量线

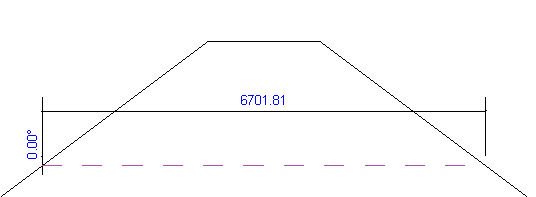

    在选项栏上显示了链总长度的测量链
