SteeringWheels 概述

SteeringWheels 将多个常用导航工具结合到一个界面中，从而为用户节省了时间。SteeringWheels 是特定于任务的，允许您在不同的视图中导航和定向模型。

二维控制盘
全导航控制盘 查看对象控制盘(基本控制盘) 巡视建筑控制盘(基本控制盘)
查看对象控制盘(小) 巡视建筑控制盘(小) 全导航控制盘(小)

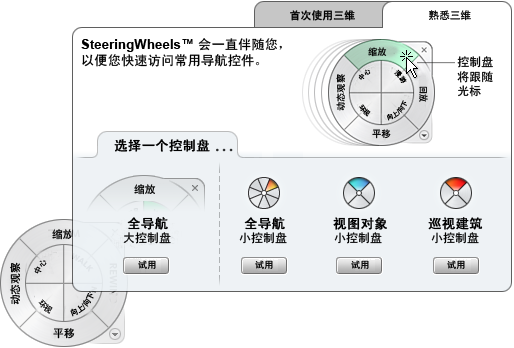

“首次使用”气泡

当您第一次显示 SteeringWheels 并且当前视图为三维视图时，将显示控制盘的“首次使用”气泡。“首次使用”气泡介绍了控制盘的用途和使用方法。

显示和使用控制盘

按住并拖动控制盘的按钮是主要的交互操作模式。显示控制盘后，单击其中一个按钮并按住定点设备上的按钮来激活导航工具。拖动以重新设置当前视图的方向。松开按钮可返回至控制盘。

控制盘外观

可通过在控制盘的不同可用样式之间切换，或通过调整大小和不透明度，来控制控制盘的外观。控制盘（二维导航控制盘除外）有两种不同样式：大控制盘和小控制盘。

控制盘的大小控制显示在控制盘上的按钮和标签的大小；不透明度级别控制被控制盘遮挡的模型中对象的可见性。

控制盘工具提示、工具消息和工具光标文字

光标移动到控制盘中每个按钮上方时，都会显示该按钮的工具提示。工具提示出现在控制盘下方，并且在单击按钮时确定将要执行的操作。

与工具提示类似，当从控制盘中使用其中一种导航工具时，将显示工具消息和光标文字。工具消息在导航工具处于活动状态时显示；它们提供有关使用工具的基本说明。工具光标文字显示光标附近处于活动状态的导航工具的名称。禁用工具消息和光标文字只会影响在使用小控制盘或大型全导航控制盘时显示的消息。

使用以下方法之一可以显示控制盘：

显示当前选定 SteeringWheels 样式的步骤

    在导航栏上，单击 或 。

显示选定 SteeringWheels 样式的步骤

    在导航栏上，单击 SteeringWheels 下面的箭头，然后从关联菜单中选择一种 SteeringWheels 样式。

关闭控制盘

注： 对于以下过程，您还可以单击 “选项”来访问“选项”对话框。

修改控制盘的大小

  1. 显示一个控制盘。
  2. 在该控制盘上单击鼠标右键，然后单击“选项”。
  3. 在“选项”对话框中，单击“SteeringWheels”选项卡，并在“大控制盘外观/小控制盘外观”下，对“大小”选择“小”、“标准”或“大”。
  4. 单击“确定”。

修改控制盘的不透明度

  1. 显示一个控制盘。
  2. 在该控制盘上单击鼠标右键，然后单击“选项”。
  3. 在“选项”对话框中，单击“SteeringWheels”选项卡，并在“大控制盘外观/小控制盘外观”下，选择透明度级别。

    选择“90%”，以最佳不透明度显示 SteeringWheels。默认设置为 50%。

  4. 单击“确定”。

启用控制盘的工具提示

  1. 显示一个控制盘。
  2. 在该控制盘上单击鼠标右键，然后单击“选项”。
  3. 在“选项”对话框中的“SteeringWheels”选项卡上，单击“显示工具提示”。

    光标移动到控制盘上时，将显示控制盘上的每个按钮对应的工具提示。

  4. 单击“确定”。

启用控制盘的光标文字

  1. 显示一个控制盘。
  2. 在该控制盘上单击鼠标右键，然后单击“选项”。
  3. 在“选项”对话框中的“SteeringWheels”选项卡上，单击“显示工具光标文字”。

    使用选定的工具时，将显示文字标签。

  4. 单击“确定”。

启用控制盘的消息

  1. 显示一个控制盘。
  2. 在该控制盘上单击鼠标右键，然后单击“选项”。
  3. 在“选项”对话框中的“SteeringWheels”选项卡上，单击“显示工具消息”。

    使用导航工具时，将显示消息。

  4. 单击“确定”。
父主题： SteeringWheels
