修改可选检查条件和允差

  1. 单击“分析”选项卡 “工具”面板

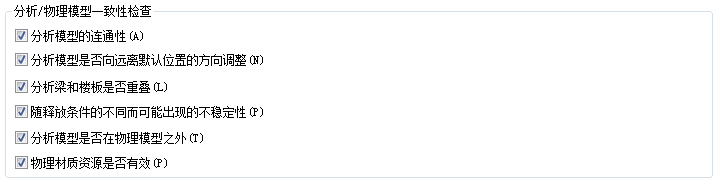

  2. 选择要在进行一致性检查或构件支座检查期间启用的“分析模型设置”选项。

    默认情况下,将启用所有可选检查条件选项,但“有效物理材质资源”除外。详细信息请参见自动检查

    • “分析模型的连通性”检查分析模型的图元是否相互连接。 它与在“公差”下指定的“支撑距离”值相关。 “节点连接”是一种例外情况;当检查其连接性时,不会应用公差。
    • 分析模型是否向远离默认位置的方向调整。 分析模型有一个基于物理图元的默认位置。 此检查验证图元的分析模型是否向远离默认位置的方向调整。 它与在“公差”下指定的“分析调整距离”值相关。
    • 分析梁和楼板重叠检查。 如果梁和屋顶板的物理模型重叠,则此检查可验证其分析模型是否也重叠。
    • “随释放条件的不同而可能出现的不稳定性”检查两个已连接的分析图元的释放条件是否正确。
    • “分析模型在物理模型之外”检查分析模型是否包含在物理模型中。 此检查的公差由“公差”下设置的分析模型至物理模型的距离值指定。
    • “有效物理材质资源”检查“物理材质资源”属性是否指定给分析图元。 此属性参照物理图元的材质。

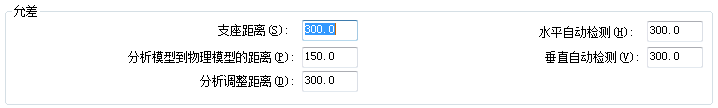

  3. 在“允差”下,输入符合规格的适当距离。
    • 支撑距离指定图元的物理模型和支撑图元的物理模型之间的距离。
    • “分析模型到物理模型的距离”指定分析模型和物理模型之间的距离。
    • “分析调整距离”指定分析模型与默认位置的距离。
    • “水平自动检测”指定水平图元的分析模型和物理模型之间的距离。
    • “垂直自动检测”指定垂直图元的分析模型和物理模型之间的距离。
  4. 单击“确定”。
