详图构件是预绘制的基于线的二维图元，可将其添加到详图视图或绘图视图中。它们仅在这些视图中才可见。它们会随模型而不是随图纸调整其比例。

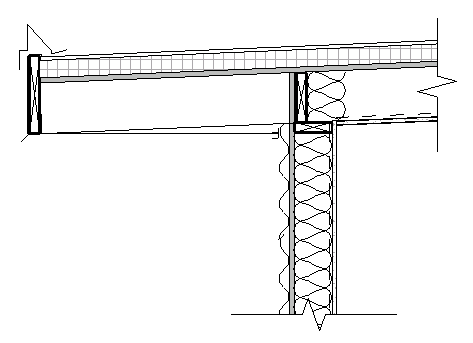

例如，在下面的绘图视图中，螺栓、隔热层和壁板都是详图构件。
Revit 使您可以创建基于线的二维详图构件。通过选择线的起点和终点，可以放置详图。假设您想在剖面中放置胶合板填充样式。通过选择详图构件的起点和终点，可以放置带有厚度和在二维详图构件中创建的填充样式的详图。 例如，如果胶合板是在二维详图构件的 1/2” 处绘制而成，则此步骤将沿着 1/2” 处的绘制线的长度放置一块胶合板。 如果要调整该胶合板的厚度，首先要编辑二维详图构件。
阅读本主题之前，请先熟悉族。请参见创建可载入族。
下面是创建基于线的二维详图构件族的常规步骤。 这些步骤可能会因设计意图的不同而有所变化。
- 使用基于线的详图构件样板创建新族。
- 使用“创建”选项卡上的工具创建详图构件的形状。详图构件会被显示为符号形式而不是三维形式。 单击“线”工具绘制符号。 创建两个参照平面之间的构件，以根据长度压缩或延伸图元。 提示： 通过使用详图构件绘制顺序工具，可以修改族内对象的排序顺序。详细信息请参见对详图构件的绘制顺序进行排序。
- 对于线，选择该线并单击“修改 | 线”选项卡
“模式”面板
（可见性设置），然后选择对象将在其中可见的视图。 对于填充区域，选择该填充区域并单击“修改 | 详图项目”选项卡
“模式”面板 （可见性设置），然后选择对象将在其中可见的视图。 - 保存详图构件。
