“符号表示法设置”选项卡

在此选项卡上输入的值反映了图纸的打印表示。所以,使用这些值设置的可见表示将根据图纸的视图比例进行修改。

打开“结构设置”对话框:

修改符号缩进距离:

“平面表示”选项:

显示上方支撑

显示下方支撑

加强支撑符号

载入和指定连接符号族

  1. 在功能区上,单击“结构设置”。

      在哪里?

    • “结构”选项卡 “结构”面板
    • “管理”选项卡 “设置”面板 “结构设置”
  2. 在“符号表示法设置”选项卡中,为支撑和梁输入符号缩进距离值。

    这些设置会影响钢梁与梁/桁架之间、梁与支撑之间的距离。

    必须连接构件以查看对缩进距离所做的修改。对这些设置的修改将只应用于结构框架构件的符号表示法。

    样例

    粗略模式下较大设置时的缩进距离

    粗略模式下较小设置时的缩进距离

  3. 输入柱符号缩进距离的值。

    此设置会影响某个立面视图中的连接柱符号表示之间的间隙。仅当底柱的“柱顶连接符号”实例属性设置为非“无”的值时,间隙才可见。

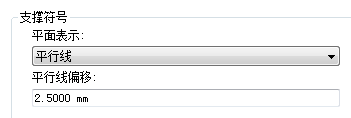

  4. 在“支撑符号”下,为“平面表示”选择一个值。

    “平面表示”选项

    • 平行线:

      平面视图中支撑的符号表示法由一条平行于该支撑的线表示,且该线以在“结构设置”对话框中指定的值偏离该支撑。如果支撑低于标高,则该线显示在垂直支撑中心线的下方(右侧);如果该支撑高于标高,则该线显示在垂直支撑中心线的上方(左侧)。

      注: 只有当支撑的结构用途设置为“竖向支撑”时,平行线支撑符号才显示在符号平面视图中。
    • 有角度的线:

      平面视图中支撑的符号表示法由一条有角度的线表示。如果支撑和标高相交,则有角度的线的起点是支撑和标高的交点,否则是支撑上距离标高最近的点。对于支撑高于标高的部分,该符号的方向向上,否则向下。

      注: 只有当支撑的结构用途设置为“竖向支撑”时,有角度的线支撑符号才显示在符号平面视图中。
  5. 在“支撑符号”下,指定“平行线偏移”的值。

    只有在为“平面表示”选择了“平行线”之后,该值才可用。该平行线从垂直支撑中心线偏移该值指定的距离。

    注: 可以使用常规注释样板创建新的支撑表示符号。在“族类别和族参数”对话框中,将它们的“族类别”设置为“平面视图中的支撑符号”。平面视图中支撑符号的“表示类型”参数可以为“平行线”、“有角度的线”或“加强支撑”。

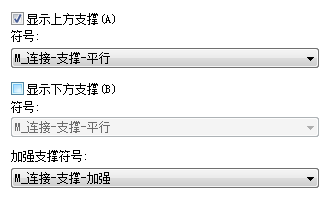

  6. 在“支撑符号”下,如果希望显示表示当前视图上方支撑的支撑符号,请选择“显示上方支撑”。
  7. 对于“符号”,选择表示当前视图上方支撑的符号。
    注: 将平面表示从平行线修改为有角度的线时,上方支撑符号会自动随之改变。

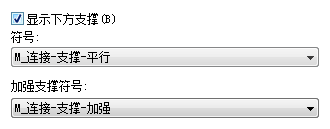

  8. 在“支撑符号”下,如果希望显示表示当前视图下方支撑的支撑符号,请选择“显示下方支撑”。
  9. 对于“符号”,选择表示当前视图下方支撑的符号。
    注: 将平面表示从平行线修改为有角度的线时,下方支撑符号会自动随之改变。
  10. 在“支撑符号”下,选择表示加强支撑的符号。
    注: 只有当支撑的结构用途设置为“加强支撑”时,加强支撑符号才显示在符号平面视图中。
  11. 连接符号显示在梁、支撑和柱符号的末尾。您可以定义您自己的连接类型,并为每种类型指定连接符号族。类型分为梁/支撑终点连接、柱顶部连接,以及柱底部连接。

  12. 在“连接符号”部分中,从“显示下列对象的符号”下面的下拉列表中选择“梁和支撑”。
  13. 单击“载入”。
  14. 定位到“注释”/“结构”目录,选择所需的连接符号族,然后单击“打开”。
  15. 从“连接类型”的下拉列表中选择“注释符号”。
  16. 单击“确定”。
    注: 使用下列工具管理连接类型。
    (添加连接类型) 打开“新建连接类型”对话框。对注释符号进行命名并将其指定给连接类型。您可以根据需要选择载入新符号。单击“确定”以继续。
    (复制连接类型)

    复制所选连接类型。

    根据需要重命名和指定注释符号。

    (重命名连接类型) 打开“重命名”对话框以修改所选连接类型的名称。
    (删除连接类型) 删除所选连接类型。
