可以在主体放样轮廓族（墙饰条、屋顶封檐带、檐沟和楼板边缘）中嵌套一个详图构件，并使用可见性控件来指定详图构件何时显示在项目中。 放样在项目中被剪切时，详图构件将根据您在主体放样族文件中指定的可见性设置进行显示。 也可以让多个详图构件以特定视图剖切面主体放样的特定可见性程度进行显示。

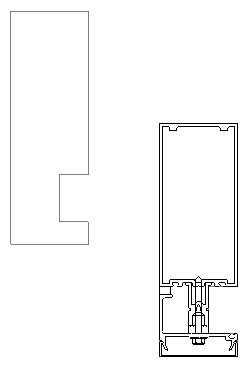

带有嵌套详图构件的幕墙竖梃的示例
提示： 也可以导入详图（如 DWG 文件），并对其应用同样的可见性控件。
另请参见嵌套和共享构件族。
载入详图构件
将详图构件添加到主体放样中
指定详图构件的可见性
- 打开或创建主体放样族。
- 单击“创建”选项卡
“详图”面板
（详图构件）。 - 单击“是”以载入详图构件族。
- 在“载入族”对话框中，选择一个详图构件族，然后单击“打开”。
- 单击绘制区域，以将详图构件添加到主体放样族中。
- 如有必要，使用对齐或尺寸标注约束详图构件的位置。
- 选择嵌套的详图构件。
- 单击“修改 | 详图项目”选项卡“可见性”面板
（可见性设置）。 - 在“族图元可见性设置”对话框中，指定详细程度（“粗略”、“中等”和/或“精细”），然后单击“确定”。
当主体放样详图载入项目中后，会在剪切时以指定的详细程度显示出来。
