ViewCube 概述

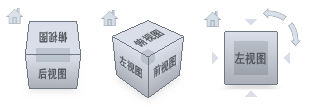

ViewCube 工具是一种可单击、可拖动的常驻界面,用户可以用它在模型的标准视图和等轴测视图之间进行切换。ViewCube 工具显示后,将在窗口一角以不活动状态显示在模型上方。ViewCube 工具在视图发生更改时可提供有关模型当前视点的直观反映。将光标放置在 ViewCube 工具上后,ViewCube 将变为活动状态。可以拖动或单击 ViewCube,来切换到可用预设视图之一、滚动当前视图或更改为模型的主视图。

控制 ViewCube 的外观

ViewCube 工具以不活动状态或活动状态显示。当 ViewCube 工具处于不活动状态时,默认情况下它显示为半透明状态,这样便不会遮挡模型的视图。当 ViewCube 工具处于活动状态时,它显示为不透明状态,并且可能会遮挡模型当前视图中对象的视图。

除控制 ViewCube 工具在不活动时的不透明度级别,还可以控制 ViewCube 工具的以下特性:

使用指南针

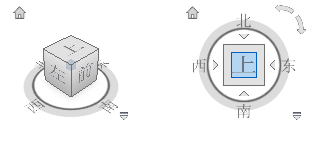

指南针显示在 ViewCube 工具的下方并指示为模型定义的北向。可以单击指南针上的基本方向字母以旋转模型,也可以单击并拖动其中一个基本方向字母或指南针圆环以绕轴心点以交互方式旋转模型。

控制 ViewCube 工具的大小

  1. 在 ViewCube 工具上单击鼠标右键,然后单击“选项”。
  2. 在“选项”对话框中的“ViewCube 外观”下,从“ViewCube 大小”下拉列表中选择一个大小。
  3. 单击“确定”。

控制 ViewCube 工具不活动时的不透明度

  1. 在 ViewCube 工具上单击鼠标右键,然后单击“选项”。
  2. 在“选项”对话框中的“ViewCube 外观”下,从“不活动时的不透明度”下拉列表中选择一个选项。
  3. 单击“确定”。

在 ViewCube 工具下显示指南针

  1. 在 ViewCube 工具上单击鼠标右键,然后单击“选项”。
  2. 在“选项”对话框的“指南针”下,选择“同时显示指南针和 ViewCube (仅当前项目)”。

    指南针显示在 ViewCube 工具下并指示模型的“北”方向。

  3. 单击“确定”。

Autodesk® ViewCube® 导航工具提供了模型当前方向的直观反映。可以使用 ViewCube 工具调整模型的视点。
