驱动点

驱动点是用于控制相关样条曲线几何图形的参照点。当使用自由点生成线、曲线或样条曲线时,通常会自动创建驱动点。

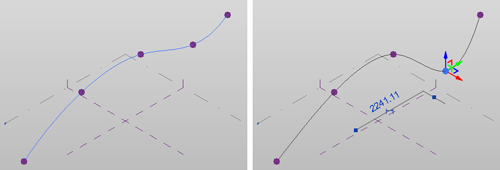

选择驱动点后,驱动点会显示三维控件。

从已放置的基于主体的点创建驱动点。请参见沿样条曲线放置基于主体的点

沿样条曲线放置驱动点

  1. 如果在 Z 轴中绘制,请打开要使用的三维视图;否则,请打开一个楼层平面视图。
  2. 单击“创建”选项卡 “绘制”面板 “点图元”。
  3. 沿样条曲线放置基于主体的点。
  4. 单击“修改 | 线”“选择”面板 (修改)。
  5. 选择新的基于主体的点。
  6. 在选项栏上,单击“生成驱动点”。

此时,该点成为驱动点,并可以在需要时用来修改样条曲线的几何图形。
