墙连接

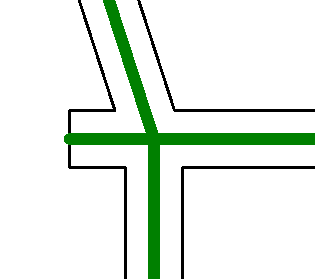

在该示例中，要连接三面墙。有一墙端点在连接处向外延伸了一小截。调整模型，使三面墙的分析模型端点都在相交处。

1. 单击“分析”选项卡 “分析模型工具”面板 （分析调整）。
2. 单击“分析”选项卡 “编辑分析模型”面板 （墙平差）。

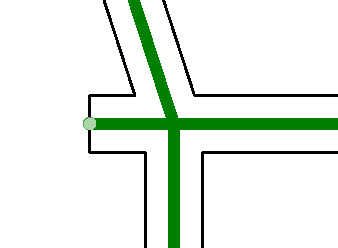

3. 在墙端点处选择墙分析模型的垂直构件（端点处的实心圆）作为源分析模型。

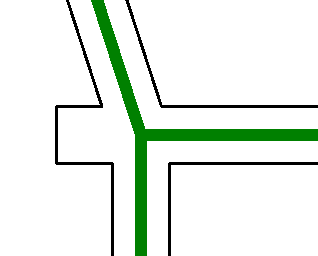

4. 选择下方的墙分析模型作为目标分析模型。此时墙分析模型已调整，如图所示。

5. 要重设墙的分析模型，请单击“分析”选项卡 “分析模型工具”面板 （分析重设），然后选择墙的分析模型。
