隐藏线

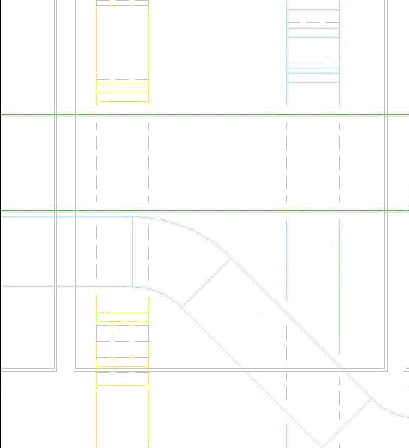

选中“隐藏线”后，可以指定项目中彼此相互交叉的风管和管道（单个平面中）的显示方式。在双线图纸中会显示交叉风管和管段，这样最远端平面中表示分段的线会以不同的样式显示，以表示它们被如图所示的前景中的分段所隐藏，而未连接到该分段。只有选中“隐藏线”作为视觉样式时，才可以应用“隐藏线”参数。

1. 单击“系统”选项卡 “机械”面板 （机械设置）。
2. 在“机械设置”对话框的左侧面板中，单击“隐藏线”。
3. 在右侧面板中，为线样式和该间隙的宽度指定下列参数：
   • 绘制 MEP 隐藏线：选中该选项时，会使用为隐藏线指定的线样式和间隙绘制管道。
   • 线样式： 单击“值”列，然后从下拉列表中选择一种线样式，以确定隐藏分段的线在分段交叉处显示的方式。
   • 内部间隙： 指定交叉分段中显示的线的间隙。如果选择了“细线”，将不会显示间隙。
   • 外部间隙： 指定在交叉分段外部显示的线的间隙。如果选择了“细线”，将不会显示间隙。
   • 单线: 指定在分段交叉位置处单隐藏线的间隙。
