用实心形状剪切几何图形

与空心形状一样,您也可以用实心形状来剪切其他实心形状。但在使用实心形状进行剪切时,将删除重叠区域,邻接的实心形状保持不变。下列形状支持用实心形状剪切实心几何图形:

用实心形状剪切实心形状

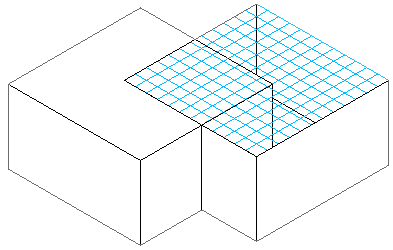

  1. 创建两个相邻的实心形状。

    在此过程中,被剪切的实心形状有一个分割平面,来展示实际的剪切表示。

  2. 单击“修改”选项卡 “几何图形”面板 “剪切”。

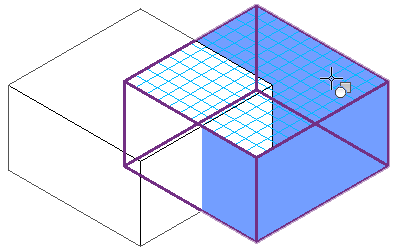

  3. 选择要被剪切的实心形状。

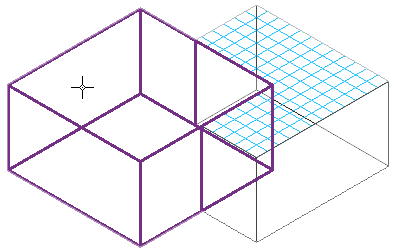

  4. 选择用来进行剪切的实心形状。

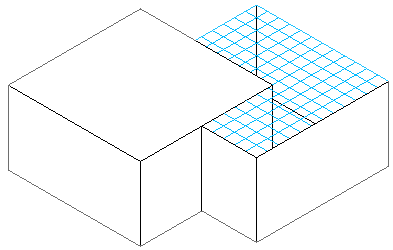

    实心形状将相应进行剪切,可以在保持剪切关系的情况下通过形状编辑工具进行编辑。

    注: 实心剪切几何形状体量导入项目后,您将不能再与各实心形状进行交互。同样,如果实心剪切几何形状应用了标高,则这些标高将无法在项目环境中识别。
