定位多段尺寸标注中参照的图元

在多段相等约束的尺寸标注中,可以使用定位符号指定定位图元。在尺寸标注中移动其他图元时,定位图元保持不动。

  1. 创建多段尺寸标注。
  2. 在绘图区域中选择尺寸标注,然后单击尺寸标注相等符号 (),以相等约束尺寸标注。
  3. 选择尺寸标注参照的所有图元(要定位的图元除外)。

    样例

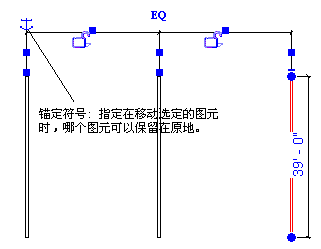

    下图显示了相等尺寸标注,选定图元显示为红色,并且尺寸标注附近显示定位符号。

    Revit Structure

    样例

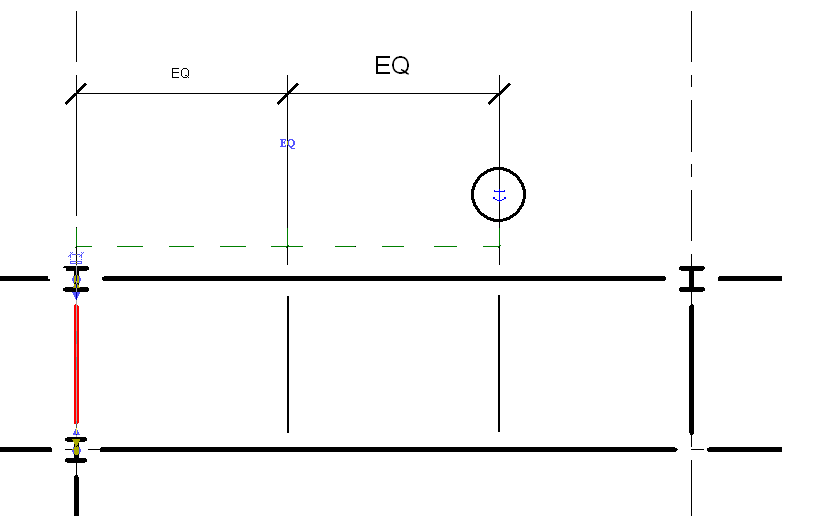

    下图显示了相等尺寸标注,选定图元显示为红色,并且定位符号圈在黑色圆形中。

  4. 单击定位符号并按住鼠标左键。即显示此定位的尺寸界线。
  5. 将定位符号拖曳到要定位的图元。
  6. 移动尺寸标注中参照的所有未定位图元。

    带有定位符号的图元不会移动。

注: 如果选择定位当前附着到的图元,此操作会移动定位的位置。
