使用隐藏线

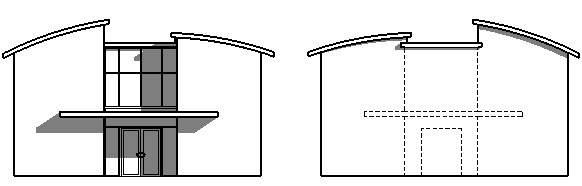

使用隐藏线可以显示在视图中不可见的图元。例如,假设在南立面视图中有一个入口,而您希望在北立面视图中使用隐藏线显示该入口的轮廓。

注: “显示隐藏线”工具不适用于 Revit MEP。 对于 Autodesk Revit,如果视图的“规程”属性设置为“电气”、“机械”或“卫浴”,则无法使用该工具。

显示隐藏线的步骤

  1. 打开一个视图,在该视图中,某个图元遮挡了要使用隐藏线显示的图元。

    例如,在上面的示例中,您可以打开北立面视图。

  2. 在视图控制栏上,单击“视觉样式: 线框”。
  3. 单击“视图”选项卡 “图形”面板 (显示隐藏线)。
  4. 在绘图区域中,选择遮挡隐藏图元的图元。
  5. 选择要在“隐藏线”模式下显示的图元。
  6. 单击“修改”,以便退出“隐藏线”工具。

将视图切换回“隐藏线”模式时(在视图控制栏上,单击“视觉样式: 隐藏线”),被遮挡的图元将可见。
