在梁系统内指定梁方向
绘制梁系统边界时,可以在结构梁系统内指定梁方向。梁系统内的全部梁都将平行于所选的边界线。
注:
不能使用平面视图中弯曲的梁和墙来定义梁系统的方向。
指定梁方向的步骤
选择梁系统,然后单击功能区上的“模式”面板
(编辑边界)。
单击功能区上的“绘制”面板
(梁方向)。
在功能区上的“绘制”面板上,选择下列工具之一:
所选工具
操作
(线)
绘制线或拾取模型线,以定义与绘制的边界线无关的梁方向。因为此线除了可定义梁系统中梁的方向之外没有其他功能,所以无法用于闭合环。选择希望所有梁与之平行的绘制线。
(拾取线)
选择希望所有梁与之平行的绘制线。
(拾取支座)
选择希望所有梁与之平行的梁或结构墙。

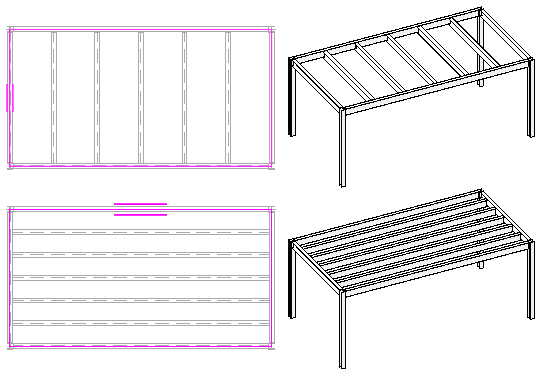

下图显示了所选绘制线和形成的梁方向。
