分析显示样式概述

分析显示样式用于直观显示由附加模块应用程序创建的分析结果。显示样式永久存储在 Revit 中,以用于项目视图。在该视图中,您可以选择其他样式并直接将其应用于分析结果。

注: 只能在项目环境中创建和显示分析结果。分析结果在族编辑器中不可用。

您可以使用与下面相同的样式在不同的项目视图中显示不同的结果:

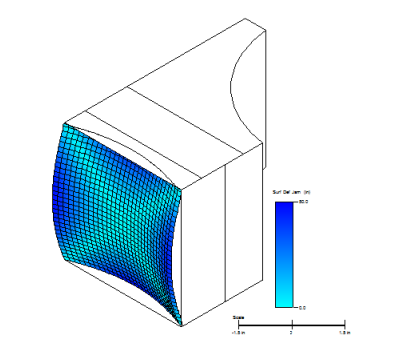

有色表面

显示分析结果为彩色。

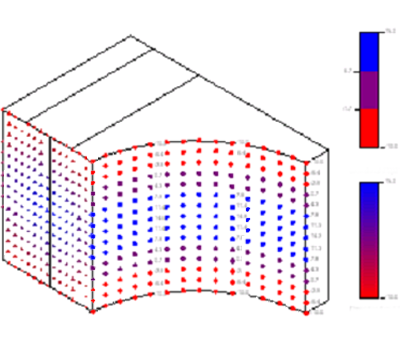

带文字的标记

在每个数据点处显示有色图形形状。每个点都具有可配置的相应数字,用于表示分析结果。

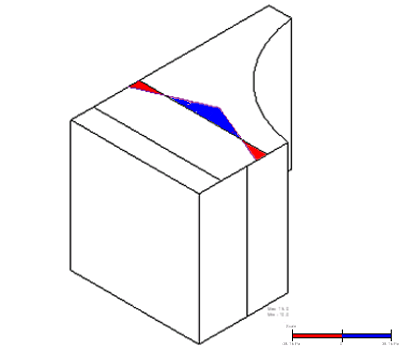

带文字的图表

显示由分析数据点生成的彩色图表。该图表可以包含从曲线到图表边界之间绘制的栅栏线。每个点都具有可配置的相应数字,用于表示分析结果。

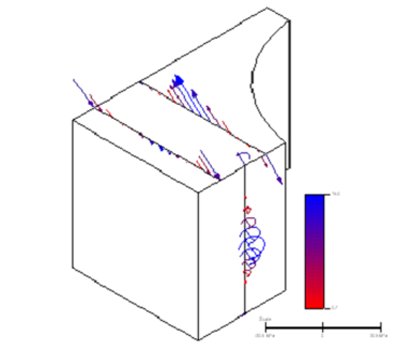

带文字的矢量

显示由分析数据点生成的有色矢量箭头。矢量线可以绘制到数据点轴,可以从数据点轴绘制,也可以围绕数据点轴绘制。每个点都具有可配置的相应数字,用于表示分析结果。

变形后的形状
显示分析模型的变形。在分析曲面和曲线上,通过使用用户选定点处的位移矢量来描述变形。

注: 当使用“有色表面”和“带文字的标记”时,分析结果在使用“线框”视觉样式的视图中不可见。只有表面上的结果(有色表面以及标记和文字)存在这种现象。
