绘制平面钢筋

在有效主体中手动放置钢筋类型时，可以使用绘制工具。如果钢筋草图共享以下属性，则这些钢筋草图将映射到现有形状：

• 线段数
• 连接线段的形状
• 弯钩数
• 弯钩的方向
• 弯钩的弯曲尺寸标注
• 形状类型：标准或镫筋

如果草图与现有形状不匹配，则会在“钢筋形状”浏览器和选项栏的“钢筋形状类型”下拉列表中创建一个新的形状。

使用绘制工具放置钢筋

1. 查看剖面视图中的有效混凝土主体。
2. 单击“结构”选项卡 “钢筋”面板 （钢筋）。
3. 单击“修改 | 放置钢筋”选项卡 “放置方向”（或“放置透视”）面板 （绘制钢筋）。
4. 在提示下，选择将设置为钢筋主体的图元。
5. 使用绘制工具绘制钢筋形状。

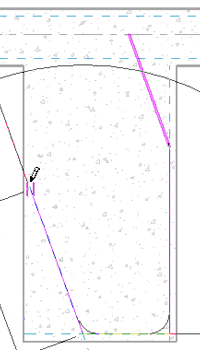

   绘制钢筋形状

   可选。单击“修改 | 创建钢筋草图”选项卡 “钢筋”面板 “多平面创建”“多平面钢筋”。

6. 将弯钩添加到钢筋形状的端点。

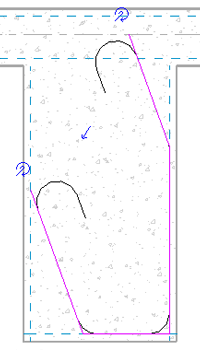

   将钢筋弯钩添加到绘制的形状中

7. 使用钢筋弯钩图形控件确定钢筋弯钩的位置和方向。

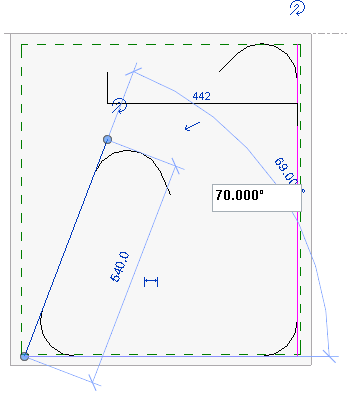

   提示： 当在草图模式中操纵线段时，可以单击临时尺寸标注并输入新值，以便手动定义长度和角度尺寸。这些临时值可以设为永久值。


8. 单击“修改 | 创建钢筋草图”选项卡 “模式”面板 （完成编辑模式），以接受草图并放置新形状。新钢筋形状将捕捉到保护层参照，从而调整其形状。
   注： 在钢筋转换为形状时，将放弃尺寸标注。
