梁到梁的缩进

连接梁与梁时,将应用收进和缩进。梁通过其端点连接,多个梁可以连接到一个端点。

如果两个或更多个端点捕捉到一起,或者以一个梁的端点为原点绘制另一个梁,则形成端点连接。使用“链”选项绘制的结构梁也通过其端点进行连接。

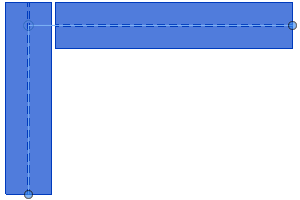

当两个梁在以一定角度进行端点连接时,较短的梁不会缩进,进而迫使较长的梁缩进。 较短梁的收进也会进行调整,以便与检测到的较长梁的端点相交。 如果有更多梁连接到该连接,这些梁将从最短的梁缩进。 如果新梁更短,则连接会重新配置,使得较长的梁与最短的梁共同形成框架。 可以使用“梁/连接编辑器”来编辑缩进的这种直观表示形式。
