区分柱、梁和支撑的端点

在“对象样式”对话框中,可以为柱、梁或支撑分析模型各个分段的开始和结束部分,指定不同的颜色、线宽或填充图案。

  1. 在项目浏览器中,打开一个分析平面视图。
  2. 单击“管理”选项卡 “设置”面板 (对象样式)。
  3. 在“对象样式”对话框中,单击“分析模型对象”选项卡。
  4. 展开适用的分析图元类别。
  5. 为分析图元的“起点线段”和“末端线段”(“分析柱”列出的是“顶部线段”和“基准线段”)指定“线颜色”、“线宽”和“线型图案”。
  6. 单击“确定”两次以接受并应用颜色规格。
  7. 单击“管理”选项卡 “设置”面板 “结构设置”。
  8. 单击“分析模型设置”选项卡。
  9. 在“分析模型的可见性”下,选择“区分线性分析图元的端点”。

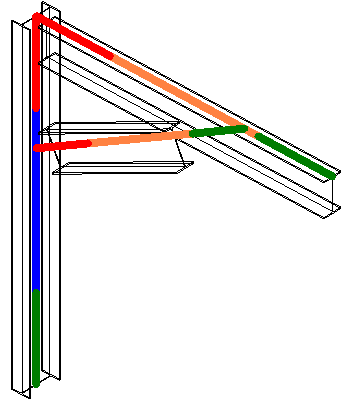

在下例中,“起点线段”和“顶部线段”被指定为红色。“末端线段”和“基准线段”则设定为绿色。
