支撑构件的类型属性

支撑类型

支撑构件类型可从两个预定义的系统族中获得：

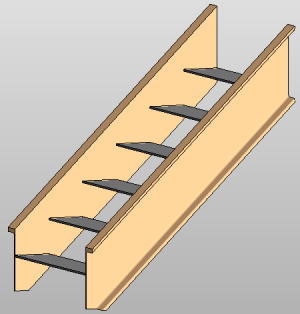

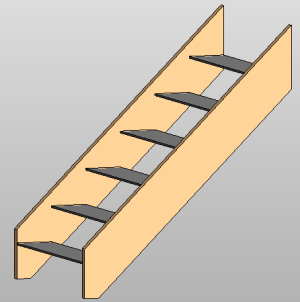

• 梯边梁支撑（显示矩形和 C 型槽钢剖面轮廓）：

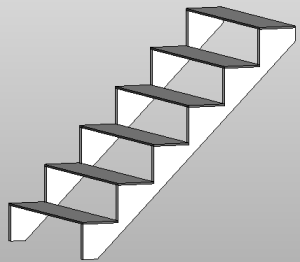

• 踏步梁支撑：


类型属性

名称	说明
材质和装饰
材质	单击该值，然后单击“浏览”按钮以打开“材质”对话框。 请参见材质。
尺寸标注
剖面轮廓	指定支撑在剖面视图中的轮廓。 默认值为“矩形”。
翻转剖面轮廓	选择此选项可以翻转支撑的轮廓形状。 如果使用像 C 型槽钢这样的剖面轮廓形状，并且需要翻转剖面方向，此选项将非常有用。
梯段上的结构深度	指定支撑与梯段一致重叠情况下的支撑深度。 深度垂直于支撑进行测量。 请参见下图中的 B：
平台上的结构深度	指定平台踏板的底部表面和支撑的底部表面之间的距离。
总深度	指定支撑的总深度。 深度垂直于支撑进行测量。 请参见下图中的 A：
宽度	指定支撑的宽度或厚度。
标识数据
有关标识数据定义，请参见楼梯构件的类型属性。
