使用嵌套共享构件创建族

要使用嵌套共享构件创建族,请先共享族,然后再将其嵌套在主体族中。 主体族不必是共享族。

在创建共享构件的嵌套族时,首先需要确定主体族所属的类别。 该决定对标记、录入明细表和 ODBC 信息有后续影响,如下例所述。

窗族示例

组合式窗单元创建为嵌套的共享族。 在本例中,位于中央的大窗用作主体族,两个侧窗作为共享族嵌套到其中。 对于该窗,通常需要使用建筑人员分别购买的各子构件,现场进行构建。 该族已保存为 Triple_window.rfa。

嵌套的窗

当将如上所示的组合式单元载入到项目中,且对其进行标记和创建明细表后,结果如下所示:

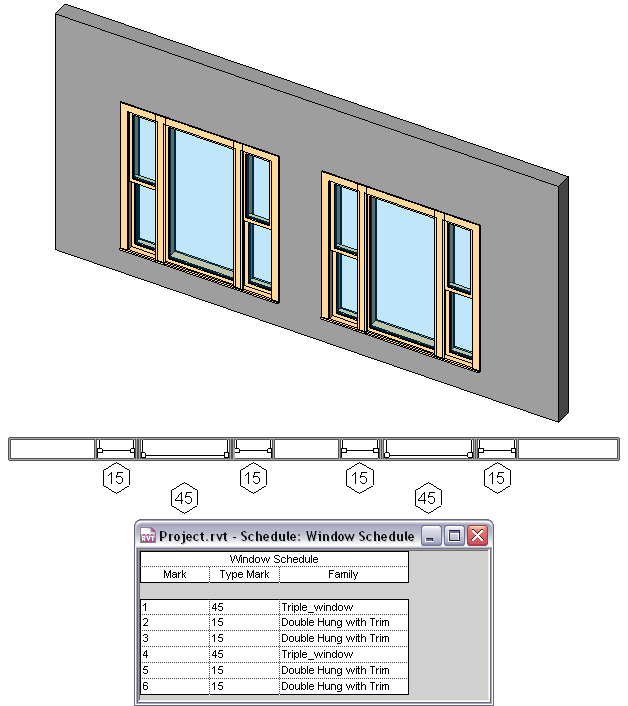

载入到项目中的嵌套共享族

请注意,每个窗被分别标记,并分别列入明细表, 而组合式窗的名称“Triple _window”则与其子构件一起列出。 该窗还表示这三个窗集合的主窗。

在如下所示的示例中,创建了相同的“Triple Window”族,但是以一个新窗族作为主体族,且固定窗和上下拉窗都作为共享族载入。 注意其标记和明细表的变化。

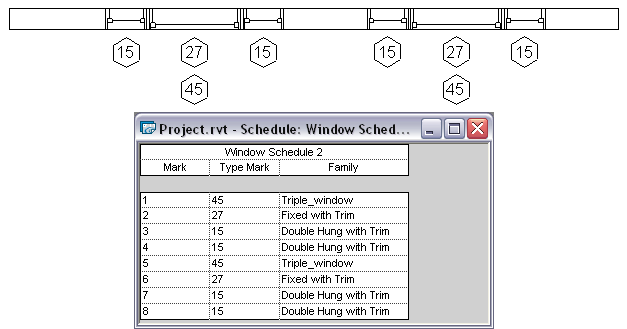

以一个新族开始创建的组合式窗族

在如上所示的示例中,注意主体族及三个子构件窗都列在明细表中。 如果这不是您的设计意图,应该遵循上一个示例,将其中一个子构件用作主体族。

浴室单元示例

浴室单元创建为嵌套共享族。 商用座便器用作主体族,悬挂小便斗和水槽作为共享族嵌套到其中。 族保存为“mens_bathroom.rfa”文件。

嵌套的悬挂小便斗和台盆水槽

将如上所示的浴室单元载入项目中并创建明细表后,结果如下所示:

载入到项目中的嵌套共享族

请注意,每个悬挂小便斗和台盆水槽单独列入明细表, 而 mens_bathroom 单元则与其子构件一起列出。

先共享族,再将其嵌套

  1. 打开要共享的族,然后单击“创建”选项卡“属性”面板(族类别和参数)。
    注意: 注释族、轮廓族和内建族不能是共享族。
  2. 在“族类别和族参数”对话框的“族参数”下,选择“共享”。

    虽然可以将大多数族设置为共享族,但是只有将族嵌套到另一族内并载入到项目中后,该族才会变为相关的族。

  3. 单击“确定”。
  4. 保存并关闭族。

将共享族嵌套到主体族中

  1. 打开主体族或创建新族。
  2. 打开要嵌套的族,并将它们共享。
  3. 将嵌套族载入并放置在主体族中。
  4. 对各个嵌套构件重新此步骤。
  5. 保存族。
