对区域钢筋进行标记

可以使用自定义符号和标记对区域钢筋区域进行注释。这就提供了与钢筋类型和特定边界详细信息有关的信息。

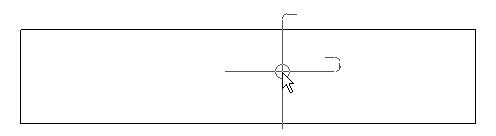

放置区域钢筋符号

  1. 单击“注释”选项卡 “符号”面板 “区域钢筋符号”。
    注: 如果项目中没有钢筋符号,可从库中载入钢筋符号。请参见符号
  2. 选择要放置符号的区域钢筋。
  3. 定位并单击以放置区域钢筋符号。

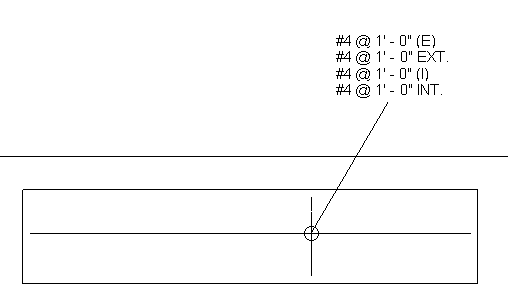

放置区域钢筋标记

  1. 选择“注释”选项卡 “标记”面板 “按类别标记”。
    注: 如果项目中没有钢筋标记,可从库中载入钢筋标记。请参见标记
  2. 选择要放置标记的区域钢筋。

    可以通过编辑标记标签来包括主筋间距属性。“底部/内部主筋间距”和“顶部/外部主筋间距”是可用的“类别参数”。

  3. Esc 键退出“标记”工具。
    注: 要解决在对区域钢筋进行标记时可能遇到的舍入误差,可以修改钢筋体积和长度的测量单位。单击“管理”选项卡 “设置”面板 (项目单位)。在“钢筋体积”或“钢筋长度”下,根据需要调整单位、舍入和符号表示形式。
  4. Revit Structure

    有关自定义钢筋标记的信息,请参见修改钢筋设置
