从体量面创建墙

使用“面墙”工具通过拾取线或面，从体量实例创建墙。此工具将墙放置在体量实例或常规模型的非水平面上。

如果您修改体量面，使用“面墙”工具创建的墙不会自动更新。要更新墙，请使用“更新到面”工具。

提示： 要在垂直的圆柱形面上创建非矩形墙，请使用洞口和内建剪切功能来调整其轮廓。

要从体量面创建墙

1. 打开显示体量的视图。
2. 单击“体量和场地”选项卡 “面模型”面板 （面墙）。
3. 在类型选择器中，选择一个墙类型。
4. 在选项栏上，选择所需的标高、高度、定位线的值。
5. （可选）要从一个体量面创建墙，请单击“修改|放置面墙”选项卡“多重选择”面板（选择多个）以禁用它。（默认情况下，处于启用状态。）
6. 移动光标以高亮显示某个面。
7. 单击以选择该面。

   如果已清除“选择多个”选项，系统会立即将墙放置在该面上。

8. 如果已启用“选择多个”，请选择更多的体量面。

   操作方法

   1. 单击未选择的面以将其添加到选择中。单击所选的面以将其删除。

      光标将指示是正在添加 (+) 面还是正在删除 (–) 面。

   2. 要清除选择并重新开始选择，请单击“修改|放置面墙”选项卡“多重选择”面板（清除选择）。
   3. 选中需要的面后，单击“修改|放置面墙”选项卡“多重选择”面板“创建墙”。

样例

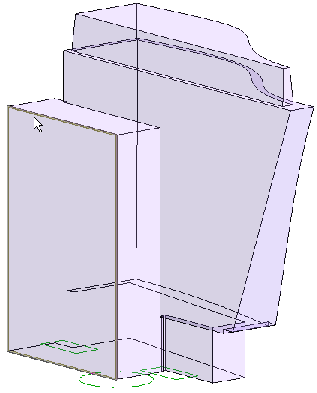

使用光标高亮显示平面垂直面

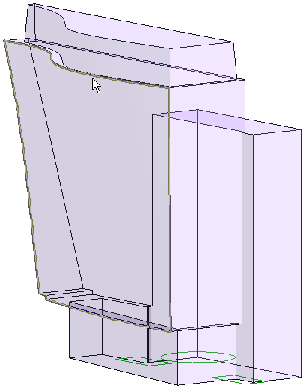

使用光标高亮显示非垂直面
