轮廓可以锁定或解锁。 轮廓锁定后，形状会保持顶部轮廓和底部轮廓之间的关系，并且操纵方式受到限制。 轮廓解锁后，可以通过任何方式操纵形状。
注： 如果工作平面是垂直的，受约束的轮廓关系是左右之间的关系。
如果锁定轮廓，在操纵一个轮廓时，也会影响另一个轮廓，进而影响整个形状。 例如，如果选择顶部轮廓并将其锁定，所有轮廓会采用顶部轮廓的形状。

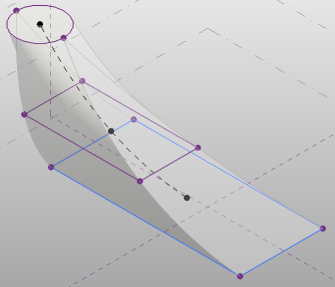

下面的图中显示了锁定到所选底部（方形）轮廓的不受约束的形状。
| 不受约束的形状 | 产生的锁定形状 |
|---|---|
 |
 |
单击“修改 | 形状图元”选项卡
“形状图元”面板
（锁定轮廓），使形状成为不受约束类型的形状。 请参见不受约束的形状与基于参照的形状。
对于不受约束的轮廓，轮廓的边或顶点可以操纵。
| 初始不受约束的形状 | 修改了右下方的顶点 | 产生的不受约束的形状 |
|---|---|---|
 |
 |
 |
