填充图案构件的设计与概念设计体量的绘制非常相似。可以与形状设计使用相同的建模工具,但存在下列限制条件:

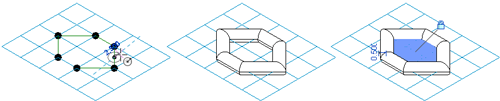

通过绘制参照点、线和闭合环几何图形,来设计和修改填充图案构件。尽管样板参照点不会水平移动,但是可以在样板参照线上添加驱动点来改变几何图形。
相关主题
通过绘制的线和几何图形,创建拉伸、形状和空心形状来给出构件尺寸标注。
设计填充图案构件
以这种方式进行设计时,您可以一边处理填充图案构件族,一边查看其在概念设计体量中的具体显示。
