使用“修剪”和“延伸”工具可以修剪或延伸一个或多个图元至由相同的图元类型定义的边界。 也可以延伸不平行的图元以形成角，或者在它们相交时对它们进行修剪以形成角。 选择要修剪的图元时，光标位置指示要保留的图元部分。
可以将这些工具用于墙、线、梁或支撑。
修剪或延伸图元
- 执行以下操作之一：
目标 操作 将两个所选图元修剪或延伸成一个角 单击“修改”选项卡
“修改”面板
（修剪/延伸到角部）。 选择每个图元。
选择需要将其修剪成角的图元时，请确保单击要保留的图元部分。
将一个图元修剪或延伸到其他图元定义的边界 单击“修改”选项卡
“修改”面板
（修剪/延伸单一图元）。 选择用作边界的参照。 然后选择要修剪或延伸的图元。
如果此图元与边界（或投影）交叉，则保留所单击的部分， 而修剪边界另一侧的部分。
将多个图元修剪或延伸到其他图元定义的边界 单击“修改”选项卡
“修改”面板
（修剪/延伸多个图元）。 选择用作边界的参照。 然后选择要修剪或延伸的每个图元。
对于与边界交叉的任何图元，则保留所单击的部分， 而修剪边界另一侧的部分。
修剪两点之间的图元 单击“修改”选项卡 “修改”面板
（拆分图元）。 在选项栏上，选择“删除内部段”。 单击图元上的两点以定义所需的边界。 内部线段被删除，其余部分将被保留。 请参见拆分图元。 - 继续使用当前选定的选项修剪或延伸图元，或选择不同的选项。 注： 可以在工具处于活动状态时随时选择不同的“修剪”或“延伸”选项。 这也会清除使用上一个选项所做的任何最初选择。
- 要退出该工具，请按 Esc 键。
“修剪/延伸为角部”工具的预览
“修剪/延伸为角部”操作的结果

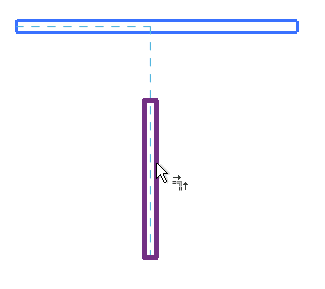

将水平墙选作边界的“修剪/延伸单一图元”选项的预览

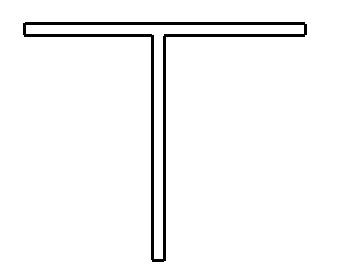

“修剪/延伸单一图元”操作的结果

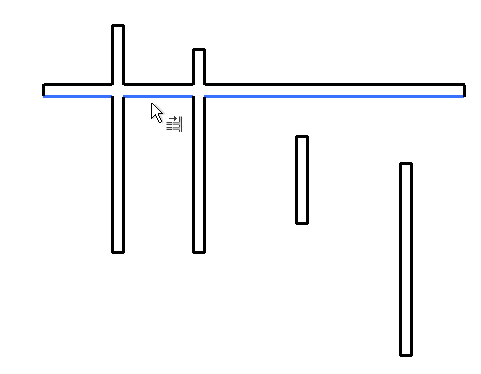

将水平墙选作边界的“修剪/延伸多个图元”选项的预览

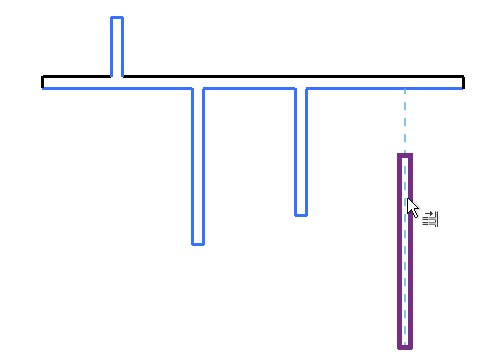

单击边界上最左边垂直墙、单击边界下接下来的两面墙以及高亮显示右边墙的结果
